Beschreibung

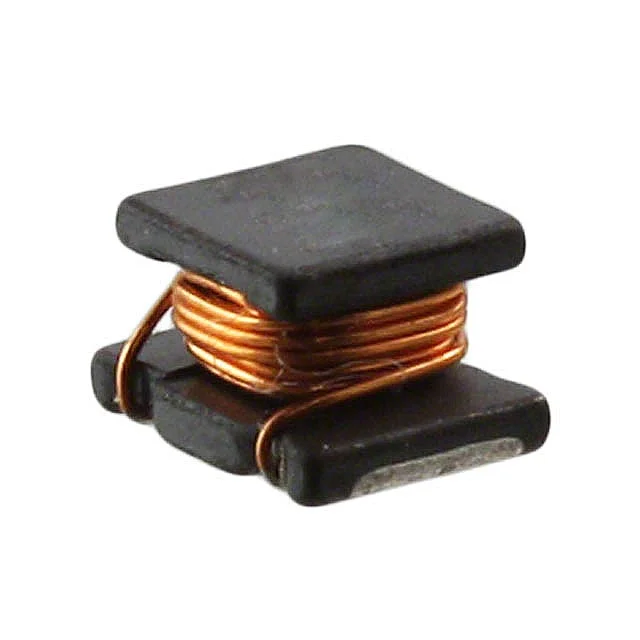

Dies ist die Seite mit technischen Daten und Vergleichen für das elektronische Bauteil 7440320015 von Würth Elektronik. Zu den verfügbaren Spezifikationen gehören Induktivität 1.5 µH, Nennstrom 660 mA, Gleichstromwiderstand (DCR) 130mOhm Max, Gehäusegröße 1210 (3225 Metric). Sehen Sie das PDF-Datenblatt ein und vergleichen Sie mögliche Cross-Reference-Modelle mit ähnlichen Spezifikationen.
Technische Daten
Parameter-Leitfaden
Verstehen Sie die wichtigsten elektrischen und mechanischen Spezifikationen für 7440320015.
7440320015 hat eine Induktivität von 1.5 µH. Dieser Wert zeigt, wie viel magnetische Energie das Bauteil speichern kann, und ist einer der ersten Parameter beim Vergleich von Induktivitäten.
7440320015 ist für 660 mA ausgelegt. Der Nennstrom hilft zu beurteilen, ob das Bauteil den erwarteten DC- oder RMS-Strom ohne übermäßige Erwärmung oder Sättigungsrisiko führen kann.
7440320015 hat einen DC-Widerstand von 130mOhm Max. Ein niedrigerer DCR reduziert meist Leitungsverluste und verbessert die Effizienz in Leistungsschaltungen.
7440320015 verwendet ein Gehäuse oder eine Bauform von 1210 (3225 Metric). Die Bauform beeinflusst PCB-Footprint, Bauhöhe, thermisches Verhalten und die Kompatibilität mit automatischer Bestückung.
Weitere Datasheet-Pfade erkunden
Gehen Sie von 7440320015 weiter zu Hersteller, Serie und breiteren Datasheet-Sammlungen.
Produkteigenschaften
| Induktivität | 1.5 µH |
| Toleranz | ±20% |
| Nennstrom | 660 mA |
| DC-Widerstand (DCR) | 130mOhm Max |
| Sättigungsstrom | 2.1A |
| Betriebstemperatur | -40°C ~ 125°C |
| Abmessungen | 0.126" L x 0.098" W (3.20mm x 2.50mm) |
| Gehäuse / Größe | 1210 (3225 Metric) |
| Gehäuse / Ausführung | 1210 (3225 Metric) |
| Lieferant | Würth Elektronik |
| Beschreibung | FIXED IND 1.5UH 660MA 130 MOHM |
| Serie | WE-LQ |
| Produktstatus | Active |
| Typ / Aufbau | Drum Core, Wirewound |
| Kernmaterial | Ferrite |
| Abschirmung | Unshielded |
| Q bei Frequenz | 20 @ 1MHz |
| Eigenresonanzfrequenz | 75MHz |
| Induktivitäts-Testfrequenz | 1 MHz |
| Montageart | Surface Mount |
| Hersteller-Gehäuse | 1210 |
| Höhe - sitzend (max.) | 0.091" (2.30mm) |
