Beschreibung

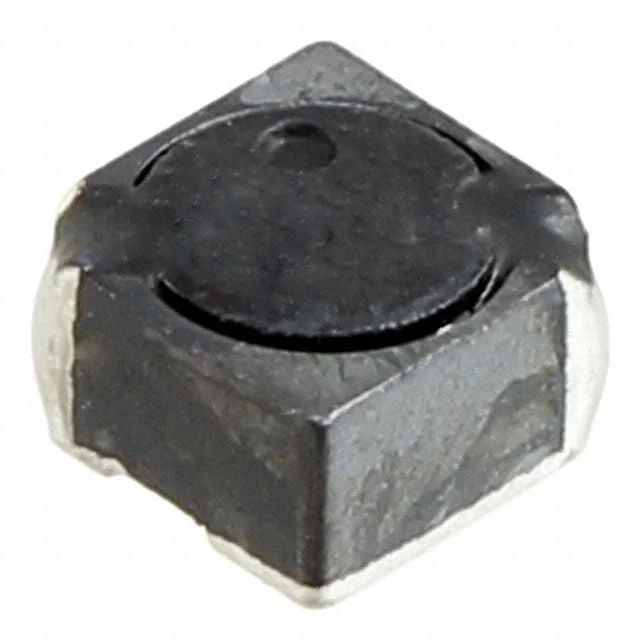

Dies ist die Seite mit technischen Daten und Vergleichen für das elektronische Bauteil 744089420039 von Würth Elektronik. Zu den verfügbaren Spezifikationen gehören Induktivität 390 nH, Nennstrom 4.2 A, Gleichstromwiderstand (DCR) 17.7mOhm Max, Gehäusegröße 1919 (4848 Metric). Sehen Sie das PDF-Datenblatt ein und vergleichen Sie mögliche Cross-Reference-Modelle mit ähnlichen Spezifikationen.
Technische Daten
Parameter-Leitfaden
Verstehen Sie die wichtigsten elektrischen und mechanischen Spezifikationen für 744089420039.
744089420039 hat eine Induktivität von 390 nH. Dieser Wert zeigt, wie viel magnetische Energie das Bauteil speichern kann, und ist einer der ersten Parameter beim Vergleich von Induktivitäten.
744089420039 ist für 4.2 A ausgelegt. Der Nennstrom hilft zu beurteilen, ob das Bauteil den erwarteten DC- oder RMS-Strom ohne übermäßige Erwärmung oder Sättigungsrisiko führen kann.
744089420039 hat einen DC-Widerstand von 17.7mOhm Max. Ein niedrigerer DCR reduziert meist Leitungsverluste und verbessert die Effizienz in Leistungsschaltungen.
744089420039 verwendet ein Gehäuse oder eine Bauform von 1919 (4848 Metric). Die Bauform beeinflusst PCB-Footprint, Bauhöhe, thermisches Verhalten und die Kompatibilität mit automatischer Bestückung.
Weitere Datasheet-Pfade erkunden
Gehen Sie von 744089420039 weiter zu Hersteller, Serie und breiteren Datasheet-Sammlungen.
Produkteigenschaften
| Induktivität | 390 nH |
| Toleranz | ±30% |
| Nennstrom | 4.2 A |
| DC-Widerstand (DCR) | 17.7mOhm Max |
| Sättigungsstrom | 10.3A |
| Betriebstemperatur | -40°C ~ 125°C |
| Abmessungen | 0.189" L x 0.189" W (4.80mm x 4.80mm) |
| Gehäuse / Größe | 1919 (4848 Metric) |
| Gehäuse / Ausführung | 1919 (4848 Metric) |
| Lieferant | Würth Elektronik |
| Beschreibung | FIXED IND 390NH 4.2A 17.7 MOHM |
| Serie | WE-SPC |
| Produktstatus | Active |
| Typ / Aufbau | Drum Core, Wirewound |
| Kernmaterial | Ferrite |
| Abschirmung | Shielded |
| Eigenresonanzfrequenz | 160MHz |
| Induktivitäts-Testfrequenz | 100 kHz |
| Montageart | Surface Mount |
| Höhe - sitzend (max.) | 0.118" (3.00mm) |
