Beschreibung

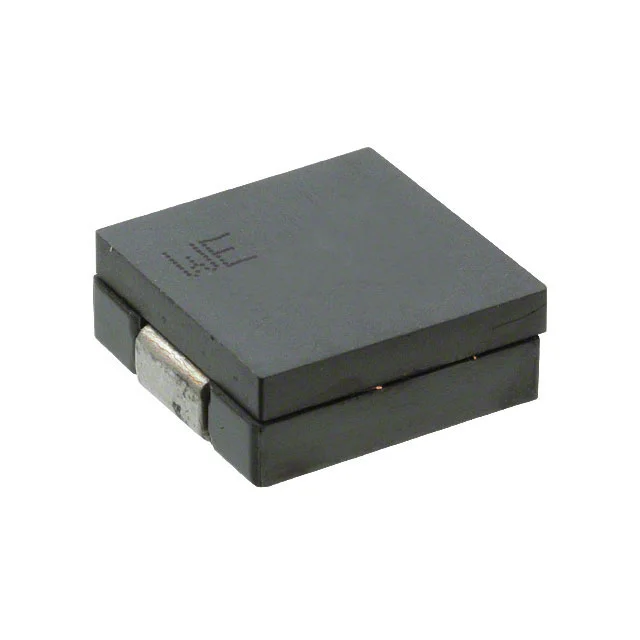

Dies ist die Seite mit technischen Daten und Vergleichen für das elektronische Bauteil 744305033 von Würth Elektronik. Zu den verfügbaren Spezifikationen gehören Induktivität 330 nH, Nennstrom 26 A, Gleichstromwiderstand (DCR) 0.155mOhm, Gehäusegröße Nonstandard. Sehen Sie das PDF-Datenblatt ein und vergleichen Sie mögliche Cross-Reference-Modelle mit ähnlichen Spezifikationen.
Technische Daten
Parameter-Leitfaden
Verstehen Sie die wichtigsten elektrischen und mechanischen Spezifikationen für 744305033.
744305033 hat eine Induktivität von 330 nH. Dieser Wert zeigt, wie viel magnetische Energie das Bauteil speichern kann, und ist einer der ersten Parameter beim Vergleich von Induktivitäten.
744305033 ist für 26 A ausgelegt. Der Nennstrom hilft zu beurteilen, ob das Bauteil den erwarteten DC- oder RMS-Strom ohne übermäßige Erwärmung oder Sättigungsrisiko führen kann.
744305033 hat einen DC-Widerstand von 0.155mOhm. Ein niedrigerer DCR reduziert meist Leitungsverluste und verbessert die Effizienz in Leistungsschaltungen.
744305033 verwendet ein Gehäuse oder eine Bauform von Nonstandard. Die Bauform beeinflusst PCB-Footprint, Bauhöhe, thermisches Verhalten und die Kompatibilität mit automatischer Bestückung.
Weitere Datasheet-Pfade erkunden
Gehen Sie von 744305033 weiter zu Hersteller, Serie und breiteren Datasheet-Sammlungen.
Produkteigenschaften
| Induktivität | 330 nH |
| Toleranz | ±20% |
| Nennstrom | 26 A |
| DC-Widerstand (DCR) | 0.155mOhm |
| Sättigungsstrom | 27.7A |
| Betriebstemperatur | -40°C ~ 125°C |
| Abmessungen | 0.531" L x 0.524" W (13.50mm x 13.30mm) |
| Gehäuse / Größe | Nonstandard |
| Gehäuse / Ausführung | Nonstandard |
| Lieferant | Würth Elektronik |
| Beschreibung | FIXED IND 330NH 26A 0.155 MOHM |
| Serie | WE-HCM |
| Produktstatus | Active |
| Typ / Aufbau | Drum Core, Wirewound |
| Kernmaterial | Manganese Zinc Ferrite (MnZn) |
| Abschirmung | Shielded |
| Eigenresonanzfrequenz | 40MHz |
| Induktivitäts-Testfrequenz | 100 kHz |
| Montageart | Surface Mount |
| Hersteller-Gehäuse | 1350 |
| Höhe - sitzend (max.) | 0.205" (5.20mm) |
