Beschreibung

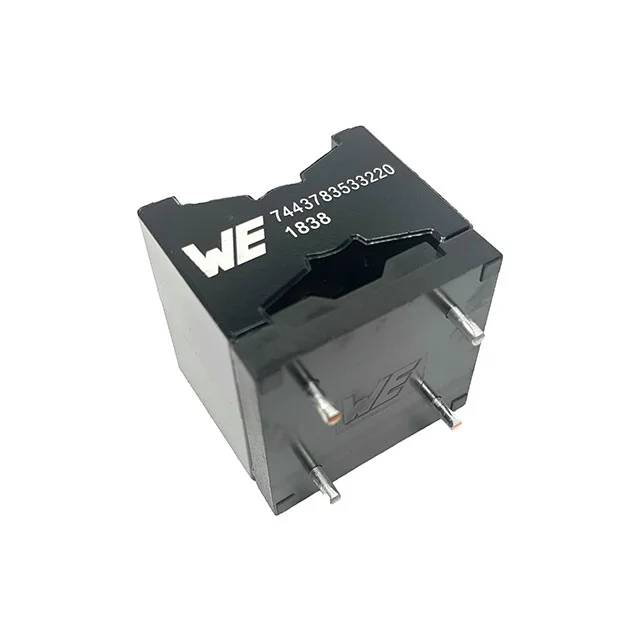

Dies ist die Seite mit technischen Daten und Vergleichen für das elektronische Bauteil 7443783533220 von Würth Elektronik. Zu den verfügbaren Spezifikationen gehören Induktivität 22 µH, Nennstrom 23.2 A, Gleichstromwiderstand (DCR) 8.8mOhm Max, Gehäusegröße Nonstandard. Sehen Sie das PDF-Datenblatt ein und vergleichen Sie mögliche Cross-Reference-Modelle mit ähnlichen Spezifikationen.
Technische Daten
Parameter-Leitfaden
Verstehen Sie die wichtigsten elektrischen und mechanischen Spezifikationen für 7443783533220.
7443783533220 hat eine Induktivität von 22 µH. Dieser Wert zeigt, wie viel magnetische Energie das Bauteil speichern kann, und ist einer der ersten Parameter beim Vergleich von Induktivitäten.
7443783533220 ist für 23.2 A ausgelegt. Der Nennstrom hilft zu beurteilen, ob das Bauteil den erwarteten DC- oder RMS-Strom ohne übermäßige Erwärmung oder Sättigungsrisiko führen kann.
7443783533220 hat einen DC-Widerstand von 8.8mOhm Max. Ein niedrigerer DCR reduziert meist Leitungsverluste und verbessert die Effizienz in Leistungsschaltungen.
7443783533220 verwendet ein Gehäuse oder eine Bauform von Nonstandard. Die Bauform beeinflusst PCB-Footprint, Bauhöhe, thermisches Verhalten und die Kompatibilität mit automatischer Bestückung.
Weitere Datasheet-Pfade erkunden
Gehen Sie von 7443783533220 weiter zu Hersteller, Serie und breiteren Datasheet-Sammlungen.
Produkteigenschaften
| Induktivität | 22 µH |
| Toleranz | ±20% |
| Nennstrom | 23.2 A |
| DC-Widerstand (DCR) | 8.8mOhm Max |
| Sättigungsstrom | 49.4A |
| Betriebstemperatur | -40°C ~ 125°C |
| Abmessungen | 1.417" L x 1.358" W (36.00mm x 34.50mm) |
| Gehäuse / Größe | Nonstandard |
| Gehäuse / Ausführung | Nonstandard |
| Lieferant | Würth Elektronik |
| Beschreibung | FIXED IND 22UH 23.2A 8.8 MOHM TH |
| Serie | WE-HCFT |
| Produktstatus | Active |
| Typ / Aufbau | Drum Core, Wirewound |
| Kernmaterial | Manganese Zinc Ferrite (MnZn) |
| Abschirmung | Shielded |
| Eigenresonanzfrequenz | 8.15MHz |
| Induktivitäts-Testfrequenz | 100 kHz |
| Montageart | Through Hole |
| Höhe - sitzend (max.) | 1.378" (35.00mm) |
