Beschreibung

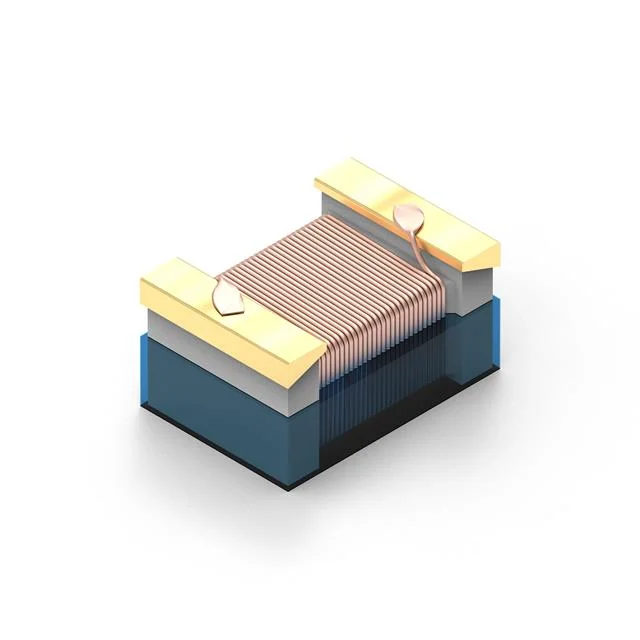

Dies ist die Seite mit technischen Daten und Vergleichen für das elektronische Bauteil 744761222A von Würth Elektronik. Zu den verfügbaren Spezifikationen gehören Induktivität 220 nH, Nennstrom 200 mA, Gleichstromwiderstand (DCR) 1.7Ohm Max, Gehäusegröße 0603 (1608 Metric). Sehen Sie das PDF-Datenblatt ein und vergleichen Sie mögliche Cross-Reference-Modelle mit ähnlichen Spezifikationen.
Technische Daten
Parameter-Leitfaden
Verstehen Sie die wichtigsten elektrischen und mechanischen Spezifikationen für 744761222A.
744761222A hat eine Induktivität von 220 nH. Dieser Wert zeigt, wie viel magnetische Energie das Bauteil speichern kann, und ist einer der ersten Parameter beim Vergleich von Induktivitäten.
744761222A ist für 200 mA ausgelegt. Der Nennstrom hilft zu beurteilen, ob das Bauteil den erwarteten DC- oder RMS-Strom ohne übermäßige Erwärmung oder Sättigungsrisiko führen kann.
744761222A hat einen DC-Widerstand von 1.7Ohm Max. Ein niedrigerer DCR reduziert meist Leitungsverluste und verbessert die Effizienz in Leistungsschaltungen.
744761222A verwendet ein Gehäuse oder eine Bauform von 0603 (1608 Metric). Die Bauform beeinflusst PCB-Footprint, Bauhöhe, thermisches Verhalten und die Kompatibilität mit automatischer Bestückung.
Weitere Datasheet-Pfade erkunden
Gehen Sie von 744761222A weiter zu Hersteller, Serie und breiteren Datasheet-Sammlungen.
Produkteigenschaften
| Induktivität | 220 nH |
| Toleranz | ±5% |
| Nennstrom | 200 mA |
| DC-Widerstand (DCR) | 1.7Ohm Max |
| Betriebstemperatur | -40°C ~ 125°C |
| Abmessungen | 0.063" L x 0.041" W (1.60mm x 1.05mm) |
| Gehäuse / Größe | 0603 (1608 Metric) |
| Gehäuse / Ausführung | 0603 (1608 Metric) |
| Lieferant | Würth Elektronik |
| Beschreibung | FIXED IND 220NH 200MA 1.7 OHM |
| Serie | WE-KI |
| Produktstatus | Active |
| Typ / Aufbau | Wirewound |
| Kernmaterial | Ceramic |
| Abschirmung | Unshielded |
| Q bei Frequenz | 30 @ 100MHz |
| Eigenresonanzfrequenz | 1GHz |
| Zulassungen / Bewertungen | AEC-Q200 |
| Induktivitäts-Testfrequenz | 100 MHz |
| Montageart | Surface Mount |
| Hersteller-Gehäuse | 0603 |
| Höhe - sitzend (max.) | 0.049" (1.25mm) |
