Beschreibung

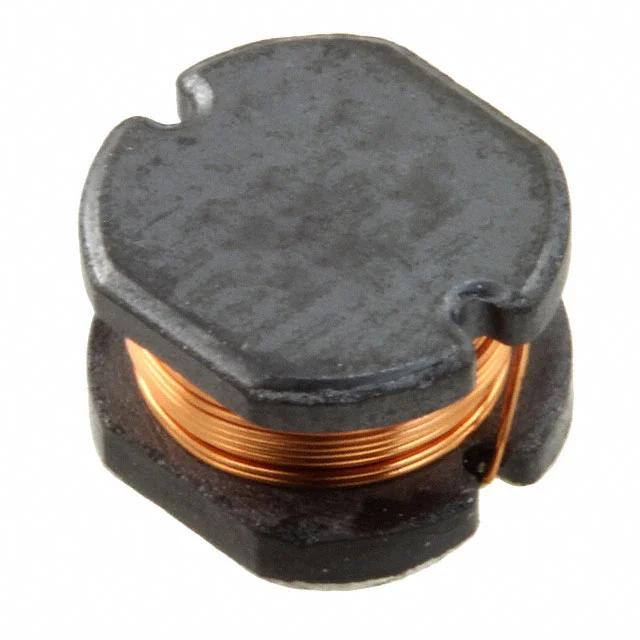

Dies ist die Seite mit technischen Daten und Vergleichen für das elektronische Bauteil 744776047 von Würth Elektronik. Zu den verfügbaren Spezifikationen gehören Induktivität 4.7 µH, Nennstrom 5 A, Gleichstromwiderstand (DCR) 17mOhm Max, Gehäusegröße Nonstandard. Sehen Sie das PDF-Datenblatt ein und vergleichen Sie mögliche Cross-Reference-Modelle mit ähnlichen Spezifikationen.
Technische Daten
Parameter-Leitfaden
Verstehen Sie die wichtigsten elektrischen und mechanischen Spezifikationen für 744776047.
744776047 hat eine Induktivität von 4.7 µH. Dieser Wert zeigt, wie viel magnetische Energie das Bauteil speichern kann, und ist einer der ersten Parameter beim Vergleich von Induktivitäten.
744776047 ist für 5 A ausgelegt. Der Nennstrom hilft zu beurteilen, ob das Bauteil den erwarteten DC- oder RMS-Strom ohne übermäßige Erwärmung oder Sättigungsrisiko führen kann.
744776047 hat einen DC-Widerstand von 17mOhm Max. Ein niedrigerer DCR reduziert meist Leitungsverluste und verbessert die Effizienz in Leistungsschaltungen.
744776047 verwendet ein Gehäuse oder eine Bauform von Nonstandard. Die Bauform beeinflusst PCB-Footprint, Bauhöhe, thermisches Verhalten und die Kompatibilität mit automatischer Bestückung.
Weitere Datasheet-Pfade erkunden
Gehen Sie von 744776047 weiter zu Hersteller, Serie und breiteren Datasheet-Sammlungen.
Produkteigenschaften
| Induktivität | 4.7 µH |
| Toleranz | ±20% |
| Nennstrom | 5 A |
| DC-Widerstand (DCR) | 17mOhm Max |
| Sättigungsstrom | 6A |
| Betriebstemperatur | -40°C ~ 125°C |
| Abmessungen | 0.394" L x 0.354" W (10.00mm x 9.00mm) |
| Gehäuse / Größe | Nonstandard |
| Gehäuse / Ausführung | Nonstandard |
| Lieferant | Würth Elektronik |
| Beschreibung | FIXED IND 4.7UH 5A 17 MOHM SMD |
| Serie | WE-MAPI |
| Produktstatus | Active |
| Typ / Aufbau | Wirewound |
| Kernmaterial | Ferrite |
| Abschirmung | Unshielded |
| Eigenresonanzfrequenz | 41MHz |
| Induktivitäts-Testfrequenz | 10 kHz |
| Montageart | Surface Mount |
| Höhe - sitzend (max.) | 0.232" (5.90mm) |
