Beschreibung

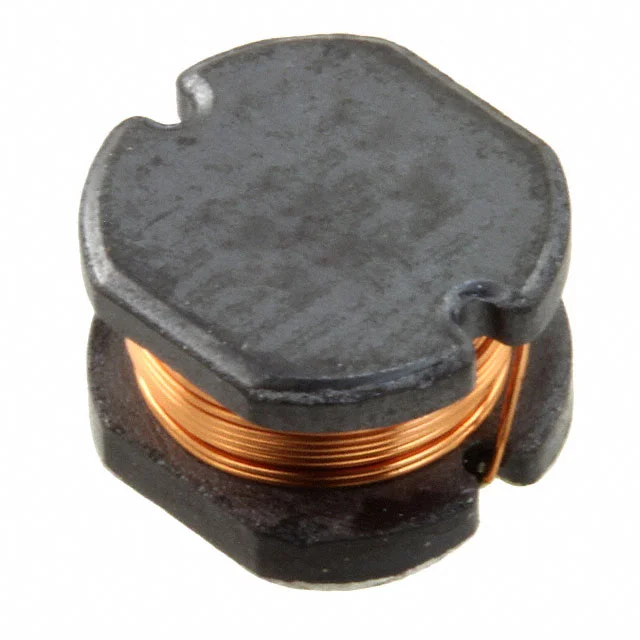

Dies ist die Seite mit technischen Daten und Vergleichen für das elektronische Bauteil 744776082 von Würth Elektronik. Zu den verfügbaren Spezifikationen gehören Induktivität 8.2 µH, Nennstrom 4.2 A, Gleichstromwiderstand (DCR) 26mOhm Max, Gehäusegröße Nonstandard. Sehen Sie das PDF-Datenblatt ein und vergleichen Sie mögliche Cross-Reference-Modelle mit ähnlichen Spezifikationen.
Technische Daten
Parameter-Leitfaden
Verstehen Sie die wichtigsten elektrischen und mechanischen Spezifikationen für 744776082.
744776082 hat eine Induktivität von 8.2 µH. Dieser Wert zeigt, wie viel magnetische Energie das Bauteil speichern kann, und ist einer der ersten Parameter beim Vergleich von Induktivitäten.
744776082 ist für 4.2 A ausgelegt. Der Nennstrom hilft zu beurteilen, ob das Bauteil den erwarteten DC- oder RMS-Strom ohne übermäßige Erwärmung oder Sättigungsrisiko führen kann.
744776082 hat einen DC-Widerstand von 26mOhm Max. Ein niedrigerer DCR reduziert meist Leitungsverluste und verbessert die Effizienz in Leistungsschaltungen.
744776082 verwendet ein Gehäuse oder eine Bauform von Nonstandard. Die Bauform beeinflusst PCB-Footprint, Bauhöhe, thermisches Verhalten und die Kompatibilität mit automatischer Bestückung.
Weitere Datasheet-Pfade erkunden
Gehen Sie von 744776082 weiter zu Hersteller, Serie und breiteren Datasheet-Sammlungen.
Produkteigenschaften
| Induktivität | 8.2 µH |
| Toleranz | ±20% |
| Nennstrom | 4.2 A |
| DC-Widerstand (DCR) | 26mOhm Max |
| Sättigungsstrom | 4.25A |
| Betriebstemperatur | -40°C ~ 125°C |
| Abmessungen | 0.394" L x 0.354" W (10.00mm x 9.00mm) |
| Gehäuse / Größe | Nonstandard |
| Gehäuse / Ausführung | Nonstandard |
| Lieferant | Würth Elektronik |
| Beschreibung | FIXED IND 8.2UH 4.2A 26 MOHM SMD |
| Serie | WE-MAPI |
| Produktstatus | Active |
| Typ / Aufbau | Wirewound |
| Kernmaterial | Ferrite |
| Abschirmung | Unshielded |
| Eigenresonanzfrequenz | 25MHz |
| Induktivitäts-Testfrequenz | 10 kHz |
| Montageart | Surface Mount |
| Höhe - sitzend (max.) | 0.232" (5.90mm) |
