Beschreibung

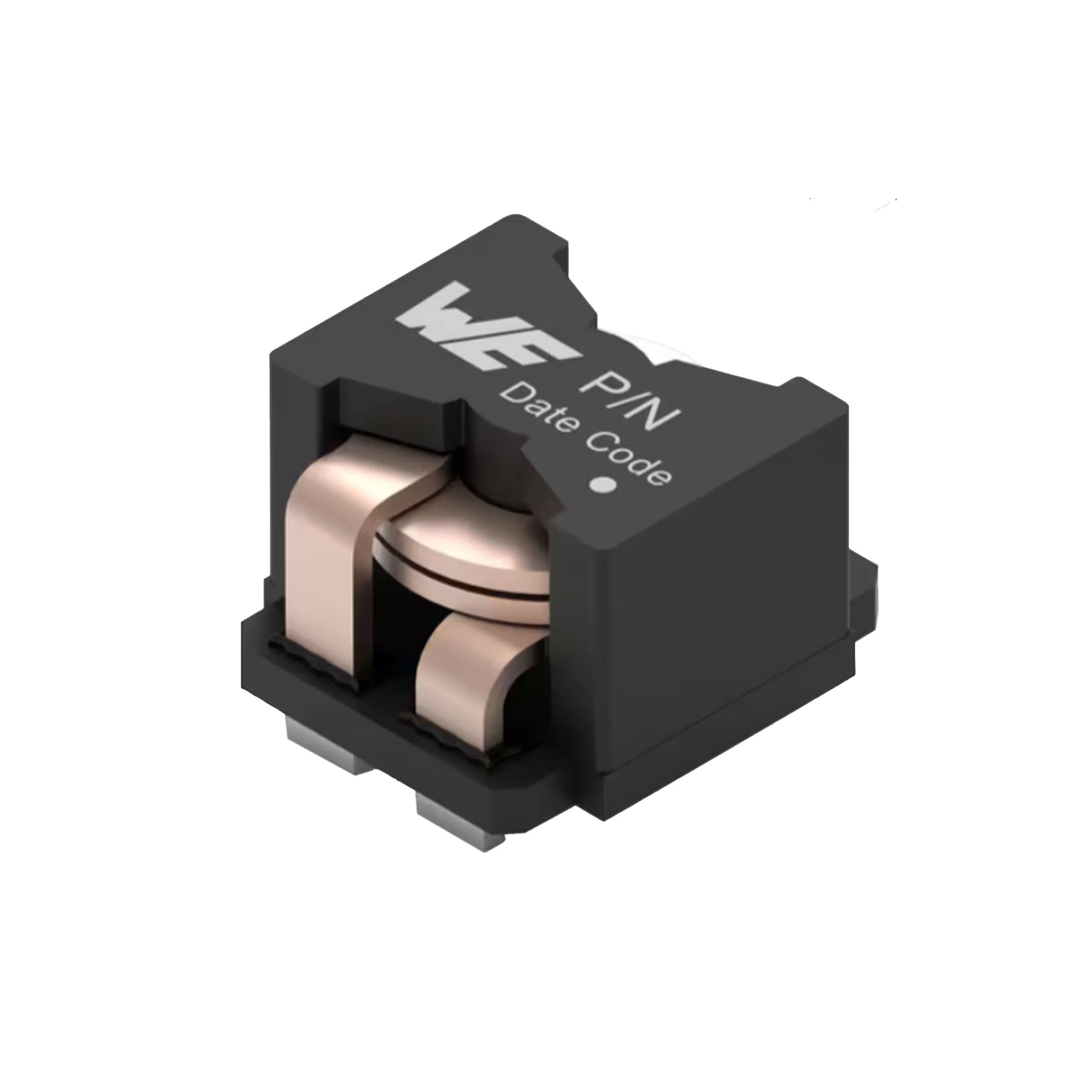

Dies ist die Seite mit technischen Daten und Vergleichen für das elektronische Bauteil 78437613521022 von Würth Elektronik. Zu den verfügbaren Spezifikationen gehören Induktivität 2.2 µH, Nennstrom 75 A, Gleichstromwiderstand (DCR) 0.39mOhm Max, Gehäusegröße Nonstandard. Sehen Sie das PDF-Datenblatt ein und vergleichen Sie mögliche Cross-Reference-Modelle mit ähnlichen Spezifikationen.
Technische Daten
Parameter-Leitfaden
Verstehen Sie die wichtigsten elektrischen und mechanischen Spezifikationen für 78437613521022.
78437613521022 hat eine Induktivität von 2.2 µH. Dieser Wert zeigt, wie viel magnetische Energie das Bauteil speichern kann, und ist einer der ersten Parameter beim Vergleich von Induktivitäten.
78437613521022 ist für 75 A ausgelegt. Der Nennstrom hilft zu beurteilen, ob das Bauteil den erwarteten DC- oder RMS-Strom ohne übermäßige Erwärmung oder Sättigungsrisiko führen kann.
78437613521022 hat einen DC-Widerstand von 0.39mOhm Max. Ein niedrigerer DCR reduziert meist Leitungsverluste und verbessert die Effizienz in Leistungsschaltungen.
78437613521022 verwendet ein Gehäuse oder eine Bauform von Nonstandard. Die Bauform beeinflusst PCB-Footprint, Bauhöhe, thermisches Verhalten und die Kompatibilität mit automatischer Bestückung.
Weitere Datasheet-Pfade erkunden
Gehen Sie von 78437613521022 weiter zu Hersteller, Serie und breiteren Datasheet-Sammlungen.
Produkteigenschaften
| Induktivität | 2.2 µH |
| Toleranz | ±20% |
| Nennstrom | 75 A |
| DC-Widerstand (DCR) | 0.39mOhm Max |
| Sättigungsstrom | 120A |
| Betriebstemperatur | -40°C ~ 150°C |
| Abmessungen | 1.575" L x 1.417" W (40.00mm x 36.00mm) |
| Gehäuse / Größe | Nonstandard |
| Gehäuse / Ausführung | Nonstandard |
| Lieferant | Würth Elektronik |
| Beschreibung | FIXED IND 2.2UH 75A 0.39 MOHM TH |
| Serie | WE-HCFAT |
| Produktstatus | Active |
| Typ / Aufbau | Wirewound |
| Abschirmung | Unshielded |
| Eigenresonanzfrequenz | 32MHz |
| Zulassungen / Bewertungen | AEC-Q200 |
| Induktivitäts-Testfrequenz | 100 kHz |
| Montageart | Through Hole |
| Höhe - sitzend (max.) | 0.945" (24.00mm) |
