Beschreibung

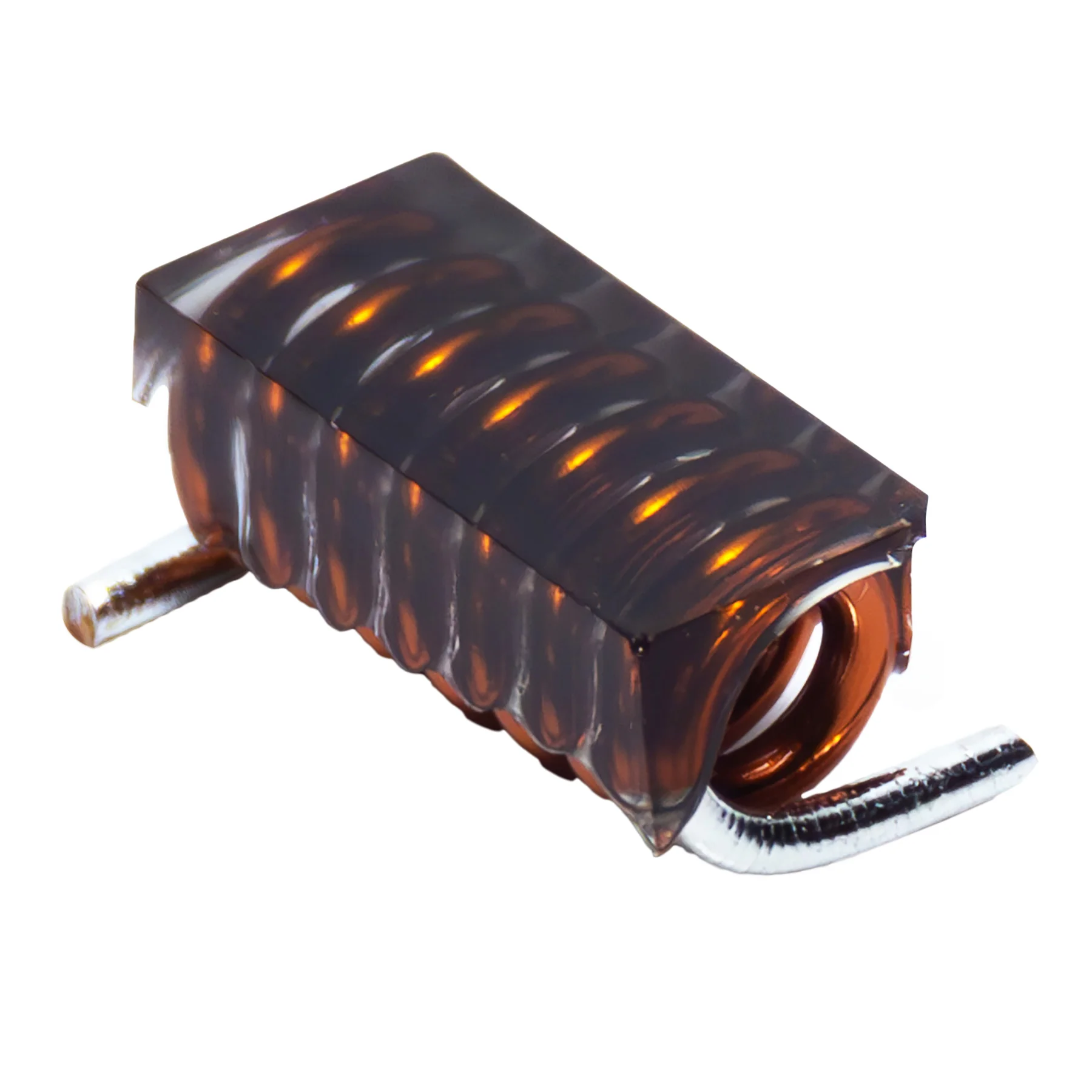

Dies ist die Seite mit technischen Daten und Vergleichen für das elektronische Bauteil AC6830R-17NG von Bourns Inc.. Zu den verfügbaren Spezifikationen gehören Induktivität 17.5 nH, Nennstrom 4 A, Gleichstromwiderstand (DCR) 4.5mOhm Max, Gehäusegröße Nonstandard. Sehen Sie das PDF-Datenblatt ein und vergleichen Sie mögliche Cross-Reference-Modelle mit ähnlichen Spezifikationen.
Technische Daten
Parameter-Leitfaden
Verstehen Sie die wichtigsten elektrischen und mechanischen Spezifikationen für AC6830R-17NG.
AC6830R-17NG hat eine Induktivität von 17.5 nH. Dieser Wert zeigt, wie viel magnetische Energie das Bauteil speichern kann, und ist einer der ersten Parameter beim Vergleich von Induktivitäten.
AC6830R-17NG ist für 4 A ausgelegt. Der Nennstrom hilft zu beurteilen, ob das Bauteil den erwarteten DC- oder RMS-Strom ohne übermäßige Erwärmung oder Sättigungsrisiko führen kann.
AC6830R-17NG hat einen DC-Widerstand von 4.5mOhm Max. Ein niedrigerer DCR reduziert meist Leitungsverluste und verbessert die Effizienz in Leistungsschaltungen.
AC6830R-17NG verwendet ein Gehäuse oder eine Bauform von Nonstandard. Die Bauform beeinflusst PCB-Footprint, Bauhöhe, thermisches Verhalten und die Kompatibilität mit automatischer Bestückung.
Weitere Datasheet-Pfade erkunden
Gehen Sie von AC6830R-17NG weiter zu Hersteller, Serie und breiteren Datasheet-Sammlungen.
Produkteigenschaften
| Induktivität | 17.5 nH |
| Toleranz | ±2% |
| Nennstrom | 4 A |
| DC-Widerstand (DCR) | 4.5mOhm Max |
| Betriebstemperatur | -25°C ~ 125°C |
| Abmessungen | 0.270" L x 0.120" W (6.86mm x 3.05mm) |
| Gehäuse / Größe | Nonstandard |
| Gehäuse / Ausführung | Nonstandard |
| Lieferant | Bourns Inc. |
| Beschreibung | FIXED IND 17.5NH 4A 4.5 MOHM SMD |
| Serie | AC6830R |
| Produktstatus | Active |
| Typ / Aufbau | Wirewound |
| Kernmaterial | Air |
| Abschirmung | Unshielded |
| Q bei Frequenz | 100 @ 150MHz |
| Eigenresonanzfrequenz | 2.2GHz |
| Induktivitäts-Testfrequenz | 150 MHz |
| Montageart | Surface Mount |
| Höhe - sitzend (max.) | 0.125" (3.18mm) |
