Beschreibung

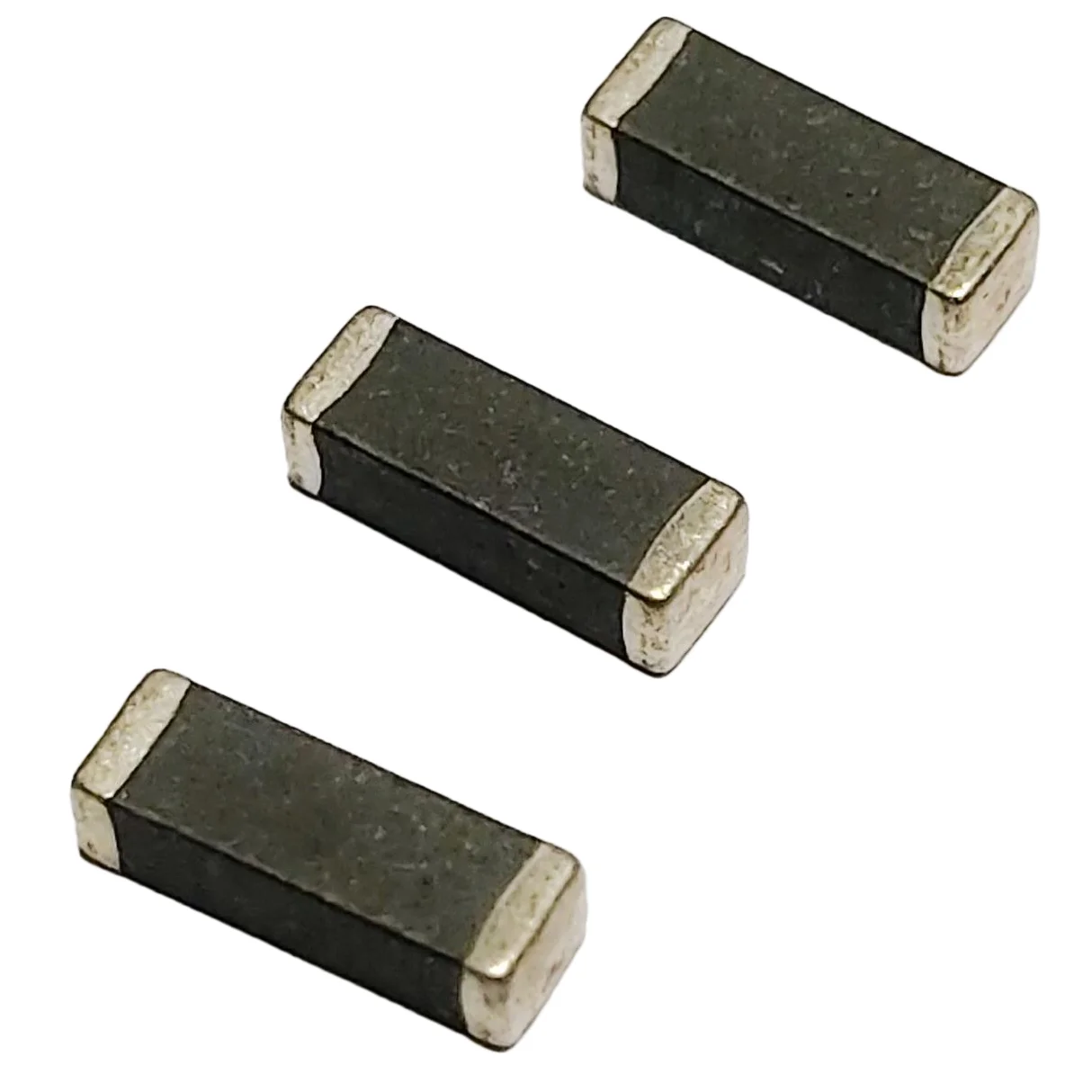

0805 CER CORE IND 330NH HIGH Q
Technische Daten
Parameter-Leitfaden
Verstehen Sie die wichtigsten elektrischen und mechanischen Spezifikationen für CL0805-J334JAL4T.
CL0805-J334JAL4T hat eine Induktivität von 330 nH. Dieser Wert zeigt, wie viel magnetische Energie das Bauteil speichern kann, und ist einer der ersten Parameter beim Vergleich von Induktivitäten.
CL0805-J334JAL4T ist für 300 mA ausgelegt. Der Nennstrom hilft zu beurteilen, ob das Bauteil den erwarteten DC- oder RMS-Strom ohne übermäßige Erwärmung oder Sättigungsrisiko führen kann.
CL0805-J334JAL4T hat einen DC-Widerstand von 1.65Ohm Max. Ein niedrigerer DCR reduziert meist Leitungsverluste und verbessert die Effizienz in Leistungsschaltungen.
CL0805-J334JAL4T verwendet ein Gehäuse oder eine Bauform von 0805 (2012 Metric). Die Bauform beeinflusst PCB-Footprint, Bauhöhe, thermisches Verhalten und die Kompatibilität mit automatischer Bestückung.
Weitere Datasheet-Pfade erkunden
Gehen Sie von CL0805-J334JAL4T weiter zu Hersteller, Serie und breiteren Datasheet-Sammlungen.
Produkteigenschaften
| Induktivität | 330 nH |
| Toleranz | ±5% |
| Nennstrom | 300 mA |
| DC-Widerstand (DCR) | 1.65Ohm Max |
| Sättigungsstrom | - |
| Betriebstemperatur | -55°C ~ 125°C |
| Abmessungen | 0.079 L x 0.049 W (2.00mm x 1.25mm) |
| Gehäuse / Größe | 0805 (2012 Metric) |
| Gehäuse / Ausführung | 0805 (2012 Metric) |
| Lieferant | Knowles Voltronics |
| Beschreibung | 0805 CER CORE IND 330NH HIGH Q |
| Serie | A |
| Produktstatus | Active |
| Typ / Aufbau | Wirewound |
| Kernmaterial | Ceramic |
| Abschirmung | Unshielded |
| Q bei Frequenz | 45 @ 250MHz |
| Eigenresonanzfrequenz | 800MHz |
| Zulassungen / Bewertungen | - |
| Induktivitäts-Testfrequenz | - |
| Montageart | Surface Mount |
| Hersteller-Gehäuse | 0805 |
| Höhe - sitzend (max.) | 0.059 (1.50mm) |
| Merkmale | - |
