Beschreibung

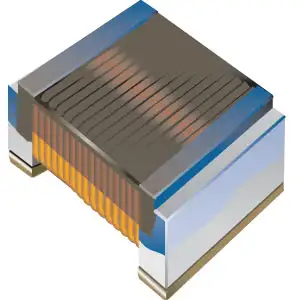

Dies ist die Seite mit technischen Daten und Vergleichen für das elektronische Bauteil CW105550A-2N0D von Bourns Inc.. Zu den verfügbaren Spezifikationen gehören Induktivität 2 nH, Nennstrom 1.04 A, Gleichstromwiderstand (DCR) 70mOhm Max, Gehäusegröße 0402 (1005 Metric). Sehen Sie das PDF-Datenblatt ein und vergleichen Sie mögliche Cross-Reference-Modelle mit ähnlichen Spezifikationen.
Technische Daten
Parameter-Leitfaden
Verstehen Sie die wichtigsten elektrischen und mechanischen Spezifikationen für CW105550A-2N0D.
CW105550A-2N0D hat eine Induktivität von 2 nH. Dieser Wert zeigt, wie viel magnetische Energie das Bauteil speichern kann, und ist einer der ersten Parameter beim Vergleich von Induktivitäten.
CW105550A-2N0D ist für 1.04 A ausgelegt. Der Nennstrom hilft zu beurteilen, ob das Bauteil den erwarteten DC- oder RMS-Strom ohne übermäßige Erwärmung oder Sättigungsrisiko führen kann.
CW105550A-2N0D hat einen DC-Widerstand von 70mOhm Max. Ein niedrigerer DCR reduziert meist Leitungsverluste und verbessert die Effizienz in Leistungsschaltungen.
CW105550A-2N0D verwendet ein Gehäuse oder eine Bauform von 0402 (1005 Metric). Die Bauform beeinflusst PCB-Footprint, Bauhöhe, thermisches Verhalten und die Kompatibilität mit automatischer Bestückung.
Weitere Datasheet-Pfade erkunden
Gehen Sie von CW105550A-2N0D weiter zu Hersteller, Serie und breiteren Datasheet-Sammlungen.
Alternative Lösungen
Vergleichen Sie mögliche Alternativen mit ähnlichen Spezifikationen. Prüfen Sie vor der Verwendung alle elektrischen und mechanischen Anforderungen.
Produkteigenschaften
| Induktivität | 2 nH |
| Toleranz | ±0.3nH |
| Nennstrom | 1.04 A |
| DC-Widerstand (DCR) | 70mOhm Max |
| Betriebstemperatur | -40°C ~ 125°C |
| Abmessungen | 0.039" L x 0.022" W (1.00mm x 0.55mm) |
| Gehäuse / Größe | 0402 (1005 Metric) |
| Gehäuse / Ausführung | 0402 (1005 Metric) |
| Lieferant | Bourns Inc. |
| Beschreibung | FIXED IND 2NH 1.04A 70 MOHM SMD |
| Serie | CW105550A |
| Produktstatus | Active |
| Typ / Aufbau | Wirewound |
| Kernmaterial | Ceramic |
| Abschirmung | Unshielded |
| Q bei Frequenz | 16 @ 250MHz |
| Eigenresonanzfrequenz | 6GHz |
| Zulassungen / Bewertungen | AEC-Q200 |
| Induktivitäts-Testfrequenz | 250 MHz |
| Montageart | Surface Mount |
| Hersteller-Gehäuse | 0402 |
| Höhe - sitzend (max.) | 0.024" (0.60mm) |
