Beschreibung

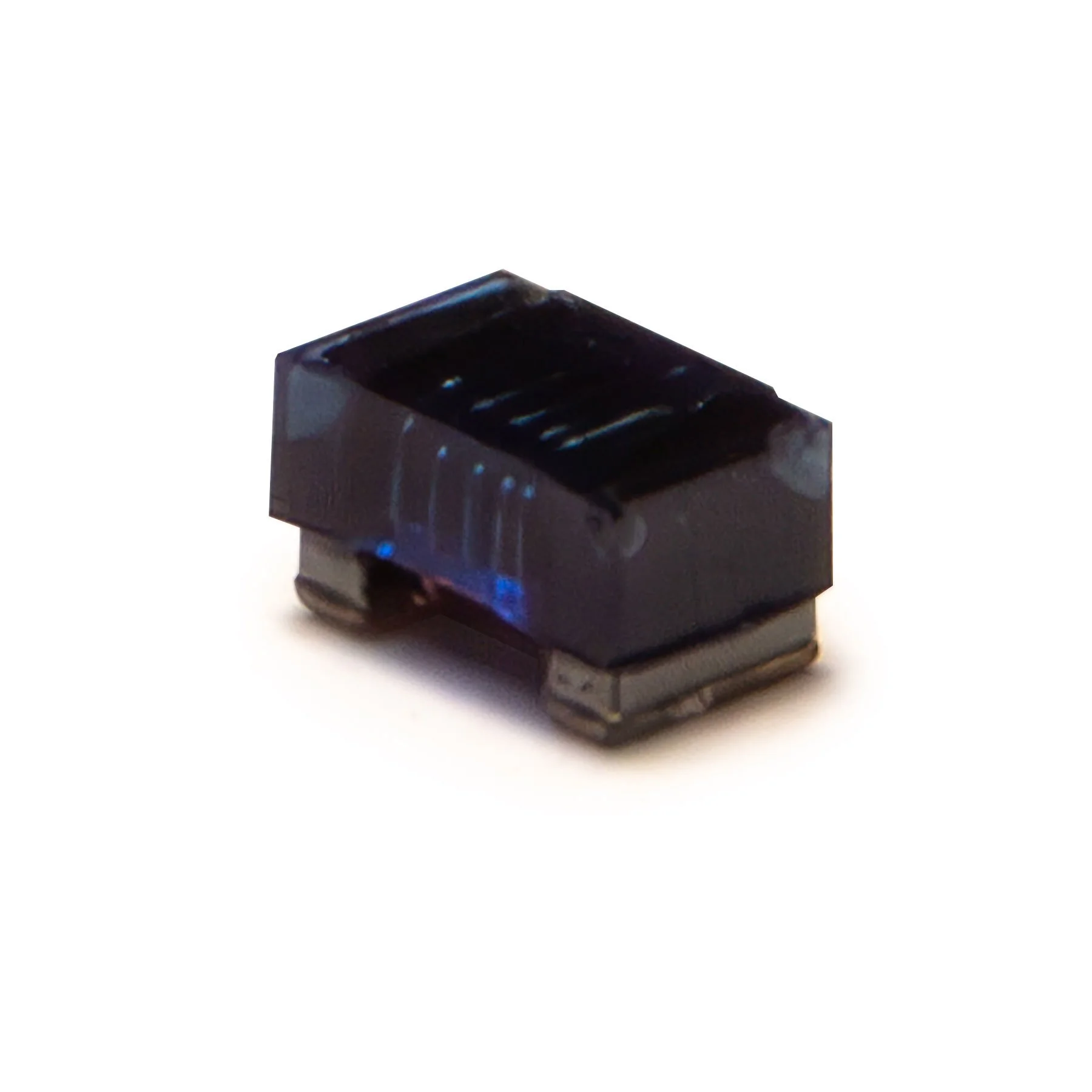

Dies ist die Seite mit technischen Daten und Vergleichen für das elektronische Bauteil CWF1610A-R33K von Bourns Inc.. Zu den verfügbaren Spezifikationen gehören Induktivität 330 nH, Nennstrom 1 A, Gleichstromwiderstand (DCR) 130mOhm, Gehäusegröße 0603 (1608 Metric). Sehen Sie das PDF-Datenblatt ein und vergleichen Sie mögliche Cross-Reference-Modelle mit ähnlichen Spezifikationen.
Technische Daten
Parameter-Leitfaden
Verstehen Sie die wichtigsten elektrischen und mechanischen Spezifikationen für CWF1610A-R33K.
CWF1610A-R33K hat eine Induktivität von 330 nH. Dieser Wert zeigt, wie viel magnetische Energie das Bauteil speichern kann, und ist einer der ersten Parameter beim Vergleich von Induktivitäten.
CWF1610A-R33K ist für 1 A ausgelegt. Der Nennstrom hilft zu beurteilen, ob das Bauteil den erwarteten DC- oder RMS-Strom ohne übermäßige Erwärmung oder Sättigungsrisiko führen kann.
CWF1610A-R33K hat einen DC-Widerstand von 130mOhm. Ein niedrigerer DCR reduziert meist Leitungsverluste und verbessert die Effizienz in Leistungsschaltungen.
CWF1610A-R33K verwendet ein Gehäuse oder eine Bauform von 0603 (1608 Metric). Die Bauform beeinflusst PCB-Footprint, Bauhöhe, thermisches Verhalten und die Kompatibilität mit automatischer Bestückung.
Weitere Datasheet-Pfade erkunden
Gehen Sie von CWF1610A-R33K weiter zu Hersteller, Serie und breiteren Datasheet-Sammlungen.
Produkteigenschaften
| Induktivität | 330 nH |
| Toleranz | ±10% |
| Nennstrom | 1 A |
| DC-Widerstand (DCR) | 130mOhm |
| Sättigungsstrom | 1.3A |
| Betriebstemperatur | -55°C ~ 125°C |
| Abmessungen | 0.063" L x 0.039" W (1.60mm x 1.00mm) |
| Gehäuse / Größe | 0603 (1608 Metric) |
| Gehäuse / Ausführung | 0603 (1608 Metric) |
| Lieferant | Bourns Inc. |
| Beschreibung | FIXED IND 330NH 1A 130 MOHM SMD |
| Serie | CWF1610A |
| Produktstatus | Active |
| Typ / Aufbau | Wirewound |
| Kernmaterial | Ferrite |
| Abschirmung | Unshielded |
| Q bei Frequenz | 13 @ 7.9MHz |
| Eigenresonanzfrequenz | 1.1GHz |
| Zulassungen / Bewertungen | AEC-Q200 |
| Induktivitäts-Testfrequenz | 7.9 MHz |
| Montageart | Surface Mount |
| Hersteller-Gehäuse | 0603 |
| Höhe - sitzend (max.) | 0.043" (1.10mm) |
