Beschreibung

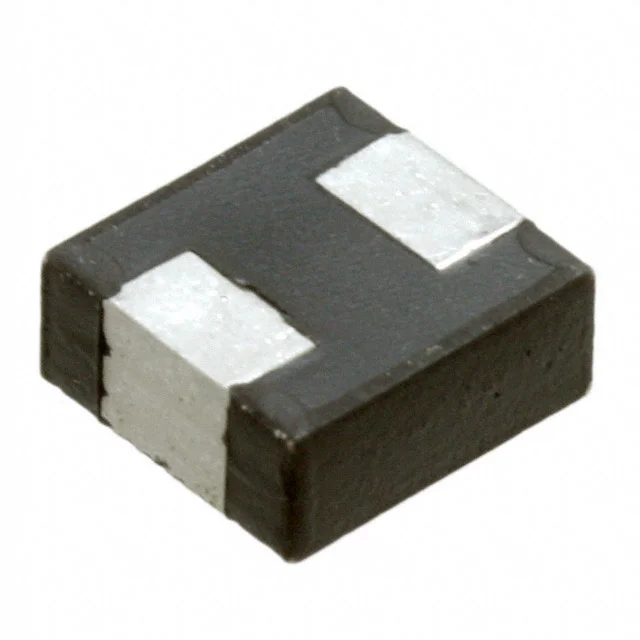

FIXED IND 220NH 10.1A 6.36 MOHM
Technische Daten
Parameter-Leitfaden
Verstehen Sie die wichtigsten elektrischen und mechanischen Spezifikationen für ECS-MPI4040R4-R22-R.
ECS-MPI4040R4-R22-R hat eine Induktivität von 220 nH. Dieser Wert zeigt, wie viel magnetische Energie das Bauteil speichern kann, und ist einer der ersten Parameter beim Vergleich von Induktivitäten.
ECS-MPI4040R4-R22-R ist für 10.1 A ausgelegt. Der Nennstrom hilft zu beurteilen, ob das Bauteil den erwarteten DC- oder RMS-Strom ohne übermäßige Erwärmung oder Sättigungsrisiko führen kann.
ECS-MPI4040R4-R22-R hat einen DC-Widerstand von 6.36mOhm Max. Ein niedrigerer DCR reduziert meist Leitungsverluste und verbessert die Effizienz in Leistungsschaltungen.
ECS-MPI4040R4-R22-R verwendet ein Gehäuse oder eine Bauform von 1816 (4540 Metric). Die Bauform beeinflusst PCB-Footprint, Bauhöhe, thermisches Verhalten und die Kompatibilität mit automatischer Bestückung.
Weitere Datasheet-Pfade erkunden
Gehen Sie von ECS-MPI4040R4-R22-R weiter zu Hersteller, Serie und breiteren Datasheet-Sammlungen.
Produkteigenschaften
| Induktivität | 220 nH |
| Toleranz | ±20% |
| Nennstrom | 10.1 A |
| DC-Widerstand (DCR) | 6.36mOhm Max |
| Sättigungsstrom | 15A |
| Betriebstemperatur | -55°C ~ 125°C |
| Abmessungen | 0.175 L x 0.160 W (4.45mm x 4.06mm) |
| Gehäuse / Größe | 1816 (4540 Metric) |
| Gehäuse / Ausführung | 1816 (4540 Metric) |
| Lieferant | ECS |
| Beschreibung | FIXED IND 220NH 10.1A 6.36 MOHM |
| Serie | ECS-MPI4040 |
| Produktstatus | Obsolete |
| Typ / Aufbau | - |
| Kernmaterial | - |
| Abschirmung | Shielded |
| Q bei Frequenz | - |
| Eigenresonanzfrequenz | - |
| Zulassungen / Bewertungen | AEC-Q200 |
| Induktivitäts-Testfrequenz | 100 kHz |
| Montageart | Surface Mount |
| Hersteller-Gehäuse | - |
| Höhe - sitzend (max.) | 0.079 (2.00mm) |
| Merkmale | - |
