Beschreibung

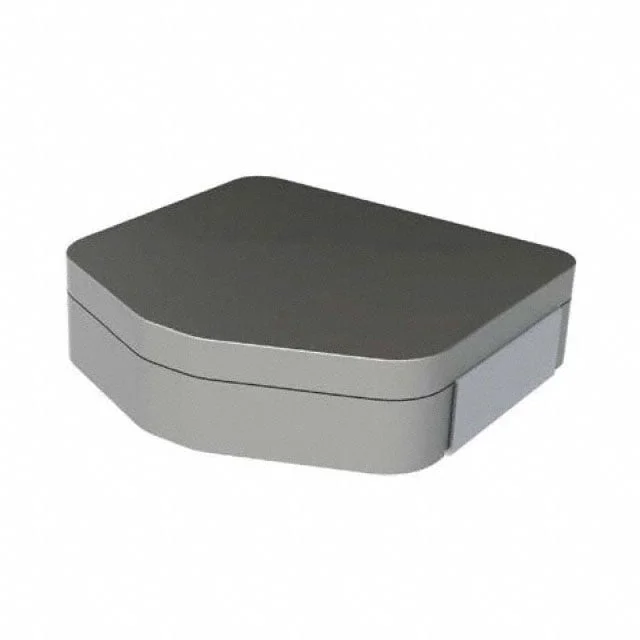

Dies ist die Seite mit technischen Daten und Vergleichen für das elektronische Bauteil MPX1D2213L470 von KEMET. Zu den verfügbaren Spezifikationen gehören Induktivität 47 µH, Nennstrom 15.5 A, Gleichstromwiderstand (DCR) 20.5mOhm Max, Gehäusegröße Nonstandard. Sehen Sie das PDF-Datenblatt ein und vergleichen Sie mögliche Cross-Reference-Modelle mit ähnlichen Spezifikationen.
Technische Daten
Parameter-Leitfaden
Verstehen Sie die wichtigsten elektrischen und mechanischen Spezifikationen für MPX1D2213L470.
MPX1D2213L470 hat eine Induktivität von 47 µH. Dieser Wert zeigt, wie viel magnetische Energie das Bauteil speichern kann, und ist einer der ersten Parameter beim Vergleich von Induktivitäten.
MPX1D2213L470 ist für 15.5 A ausgelegt. Der Nennstrom hilft zu beurteilen, ob das Bauteil den erwarteten DC- oder RMS-Strom ohne übermäßige Erwärmung oder Sättigungsrisiko führen kann.
MPX1D2213L470 hat einen DC-Widerstand von 20.5mOhm Max. Ein niedrigerer DCR reduziert meist Leitungsverluste und verbessert die Effizienz in Leistungsschaltungen.
MPX1D2213L470 verwendet ein Gehäuse oder eine Bauform von Nonstandard. Die Bauform beeinflusst PCB-Footprint, Bauhöhe, thermisches Verhalten und die Kompatibilität mit automatischer Bestückung.
Weitere Datasheet-Pfade erkunden
Gehen Sie von MPX1D2213L470 weiter zu Hersteller, Serie und breiteren Datasheet-Sammlungen.
Produkteigenschaften
| Induktivität | 47 µH |
| Toleranz | ±20% |
| Nennstrom | 15.5 A |
| DC-Widerstand (DCR) | 20.5mOhm Max |
| Sättigungsstrom | 19A |
| Betriebstemperatur | -55°C ~ 155°C |
| Abmessungen | 0.886" L x 0.866" W (22.50mm x 22.00mm) |
| Gehäuse / Größe | Nonstandard |
| Gehäuse / Ausführung | Nonstandard |
| Lieferant | KEMET |
| Beschreibung | FIXED IND 47UH 15.5A 20.5 MOHM |
| Serie | METCOM MPX |
| Produktstatus | Active |
| Typ / Aufbau | Drum Core, Wirewound |
| Kernmaterial | Metal Composite |
| Abschirmung | Shielded |
| Eigenresonanzfrequenz | 2.5MHz |
| Induktivitäts-Testfrequenz | 100 kHz |
| Montageart | Surface Mount |
| Höhe - sitzend (max.) | 0.512" (13.00mm) |
