Beschreibung

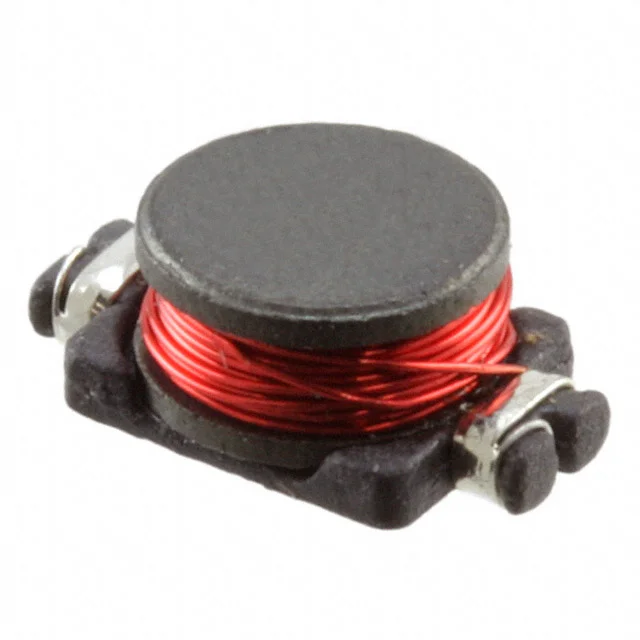

Dies ist die Seite mit technischen Daten und Vergleichen für das elektronische Bauteil P0770.223NLT von Pulse Electronics. Zu den verfügbaren Spezifikationen gehören Induktivität 22 µH, Nennstrom 700 mA, Gleichstromwiderstand (DCR) 370mOhm Max, Gehäusegröße Nonstandard. Sehen Sie das PDF-Datenblatt ein und vergleichen Sie mögliche Cross-Reference-Modelle mit ähnlichen Spezifikationen.
Technische Daten
Parameter-Leitfaden
Verstehen Sie die wichtigsten elektrischen und mechanischen Spezifikationen für P0770.223NLT.
P0770.223NLT hat eine Induktivität von 22 µH. Dieser Wert zeigt, wie viel magnetische Energie das Bauteil speichern kann, und ist einer der ersten Parameter beim Vergleich von Induktivitäten.
P0770.223NLT ist für 700 mA ausgelegt. Der Nennstrom hilft zu beurteilen, ob das Bauteil den erwarteten DC- oder RMS-Strom ohne übermäßige Erwärmung oder Sättigungsrisiko führen kann.
P0770.223NLT hat einen DC-Widerstand von 370mOhm Max. Ein niedrigerer DCR reduziert meist Leitungsverluste und verbessert die Effizienz in Leistungsschaltungen.
P0770.223NLT verwendet ein Gehäuse oder eine Bauform von Nonstandard. Die Bauform beeinflusst PCB-Footprint, Bauhöhe, thermisches Verhalten und die Kompatibilität mit automatischer Bestückung.
Weitere Datasheet-Pfade erkunden
Gehen Sie von P0770.223NLT weiter zu Hersteller, Serie und breiteren Datasheet-Sammlungen.
Produkteigenschaften
| Induktivität | 22 µH |
| Toleranz | ±20% |
| Nennstrom | 700 mA |
| DC-Widerstand (DCR) | 370mOhm Max |
| Sättigungsstrom | 700mA |
| Betriebstemperatur | -40°C ~ 130°C |
| Abmessungen | 0.260" L x 0.175" W (6.60mm x 4.45mm) |
| Gehäuse / Größe | Nonstandard |
| Gehäuse / Ausführung | Nonstandard |
| Lieferant | Pulse Electronics |
| Beschreibung | FIXED IND 22UH 700MA 370 MOHM |
| Serie | P0770NL |
| Produktstatus | Active |
| Typ / Aufbau | Wirewound |
| Abschirmung | Unshielded |
| Induktivitäts-Testfrequenz | 100 kHz |
| Montageart | Surface Mount |
| Höhe - sitzend (max.) | 0.115" (2.92mm) |
