Beschreibung

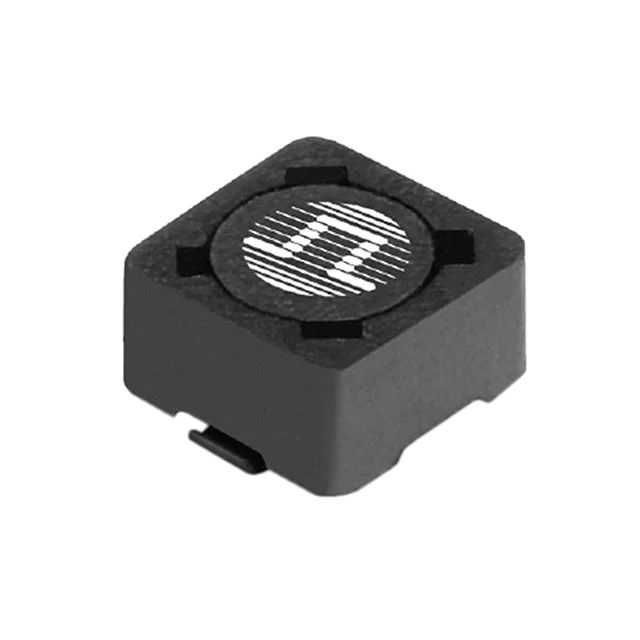

Dies ist die Seite mit technischen Daten und Vergleichen für das elektronische Bauteil P1167.362NL von Pulse Electronics. Zu den verfügbaren Spezifikationen gehören Induktivität 3.6 µH, Nennstrom 3.1 A, Gleichstromwiderstand (DCR) 20mOhm Max, Gehäusegröße Nonstandard. Sehen Sie das PDF-Datenblatt ein und vergleichen Sie mögliche Cross-Reference-Modelle mit ähnlichen Spezifikationen.
Technische Daten
Parameter-Leitfaden
Verstehen Sie die wichtigsten elektrischen und mechanischen Spezifikationen für P1167.362NL.
P1167.362NL hat eine Induktivität von 3.6 µH. Dieser Wert zeigt, wie viel magnetische Energie das Bauteil speichern kann, und ist einer der ersten Parameter beim Vergleich von Induktivitäten.
P1167.362NL ist für 3.1 A ausgelegt. Der Nennstrom hilft zu beurteilen, ob das Bauteil den erwarteten DC- oder RMS-Strom ohne übermäßige Erwärmung oder Sättigungsrisiko führen kann.
P1167.362NL hat einen DC-Widerstand von 20mOhm Max. Ein niedrigerer DCR reduziert meist Leitungsverluste und verbessert die Effizienz in Leistungsschaltungen.
P1167.362NL verwendet ein Gehäuse oder eine Bauform von Nonstandard. Die Bauform beeinflusst PCB-Footprint, Bauhöhe, thermisches Verhalten und die Kompatibilität mit automatischer Bestückung.
Weitere Datasheet-Pfade erkunden
Gehen Sie von P1167.362NL weiter zu Hersteller, Serie und breiteren Datasheet-Sammlungen.
Produkteigenschaften
| Induktivität | 3.6 µH |
| Toleranz | ±30% |
| Nennstrom | 3.1 A |
| DC-Widerstand (DCR) | 20mOhm Max |
| Sättigungsstrom | 3.1A |
| Betriebstemperatur | -40°C ~ 130°C |
| Abmessungen | 0.297" L x 0.297" W (7.54mm x 7.54mm) |
| Gehäuse / Größe | Nonstandard |
| Gehäuse / Ausführung | Nonstandard |
| Lieferant | Pulse Electronics |
| Beschreibung | FIXED IND 3.6UH 3.1A 20 MOHM SMD |
| Serie | P1167NL |
| Produktstatus | Active |
| Typ / Aufbau | Wirewound |
| Abschirmung | Shielded |
| Eigenresonanzfrequenz | 40MHz |
| Induktivitäts-Testfrequenz | 100 kHz |
| Montageart | Surface Mount |
| Höhe - sitzend (max.) | 0.177" (4.50mm) |
