Beschreibung

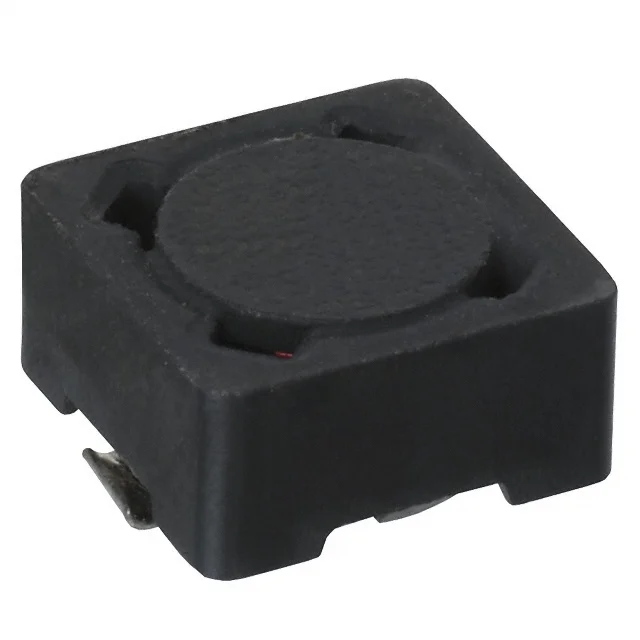

Dies ist die Seite mit technischen Daten und Vergleichen für das elektronische Bauteil P1167.474NLT von Pulse Electronics. Zu den verfügbaren Spezifikationen gehören Induktivität 470 µH, Nennstrom 290 mA, Gleichstromwiderstand (DCR) 2.18Ohm Max, Gehäusegröße Nonstandard. Sehen Sie das PDF-Datenblatt ein und vergleichen Sie mögliche Cross-Reference-Modelle mit ähnlichen Spezifikationen.
Technische Daten
Parameter-Leitfaden
Verstehen Sie die wichtigsten elektrischen und mechanischen Spezifikationen für P1167.474NLT.
P1167.474NLT hat eine Induktivität von 470 µH. Dieser Wert zeigt, wie viel magnetische Energie das Bauteil speichern kann, und ist einer der ersten Parameter beim Vergleich von Induktivitäten.
P1167.474NLT ist für 290 mA ausgelegt. Der Nennstrom hilft zu beurteilen, ob das Bauteil den erwarteten DC- oder RMS-Strom ohne übermäßige Erwärmung oder Sättigungsrisiko führen kann.
P1167.474NLT hat einen DC-Widerstand von 2.18Ohm Max. Ein niedrigerer DCR reduziert meist Leitungsverluste und verbessert die Effizienz in Leistungsschaltungen.
P1167.474NLT verwendet ein Gehäuse oder eine Bauform von Nonstandard. Die Bauform beeinflusst PCB-Footprint, Bauhöhe, thermisches Verhalten und die Kompatibilität mit automatischer Bestückung.
Weitere Datasheet-Pfade erkunden
Gehen Sie von P1167.474NLT weiter zu Hersteller, Serie und breiteren Datasheet-Sammlungen.
Produkteigenschaften
| Induktivität | 470 µH |
| Toleranz | ±20% |
| Nennstrom | 290 mA |
| DC-Widerstand (DCR) | 2.18Ohm Max |
| Sättigungsstrom | 290mA |
| Betriebstemperatur | -40°C ~ 130°C |
| Abmessungen | 0.297" L x 0.297" W (7.54mm x 7.54mm) |
| Gehäuse / Größe | Nonstandard |
| Gehäuse / Ausführung | Nonstandard |
| Lieferant | Pulse Electronics |
| Beschreibung | FIXED IND 470UH 290MA 2.18 OHM |
| Serie | P1167NL |
| Produktstatus | Active |
| Typ / Aufbau | Wirewound |
| Abschirmung | Shielded |
| Eigenresonanzfrequenz | 2.6MHz |
| Induktivitäts-Testfrequenz | 100 kHz |
| Montageart | Surface Mount |
| Höhe - sitzend (max.) | 0.177" (4.50mm) |
