Beschreibung

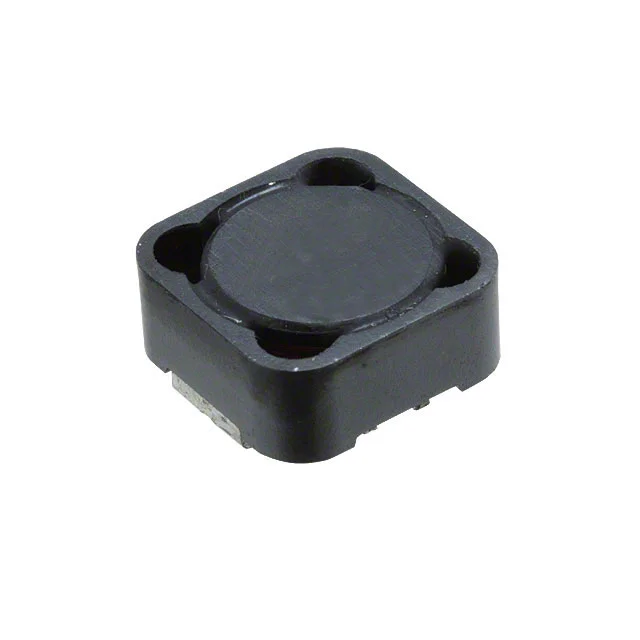

Dies ist die Seite mit technischen Daten und Vergleichen für das elektronische Bauteil P1171.273NLT von Pulse Electronics. Zu den verfügbaren Spezifikationen gehören Induktivität 27 µH, Nennstrom 2.7 A, Gleichstromwiderstand (DCR) 51mOhm Max, Gehäusegröße Nonstandard. Sehen Sie das PDF-Datenblatt ein und vergleichen Sie mögliche Cross-Reference-Modelle mit ähnlichen Spezifikationen.
Technische Daten
Parameter-Leitfaden
Verstehen Sie die wichtigsten elektrischen und mechanischen Spezifikationen für P1171.273NLT.
P1171.273NLT hat eine Induktivität von 27 µH. Dieser Wert zeigt, wie viel magnetische Energie das Bauteil speichern kann, und ist einer der ersten Parameter beim Vergleich von Induktivitäten.
P1171.273NLT ist für 2.7 A ausgelegt. Der Nennstrom hilft zu beurteilen, ob das Bauteil den erwarteten DC- oder RMS-Strom ohne übermäßige Erwärmung oder Sättigungsrisiko führen kann.
P1171.273NLT hat einen DC-Widerstand von 51mOhm Max. Ein niedrigerer DCR reduziert meist Leitungsverluste und verbessert die Effizienz in Leistungsschaltungen.
P1171.273NLT verwendet ein Gehäuse oder eine Bauform von Nonstandard. Die Bauform beeinflusst PCB-Footprint, Bauhöhe, thermisches Verhalten und die Kompatibilität mit automatischer Bestückung.
Weitere Datasheet-Pfade erkunden
Gehen Sie von P1171.273NLT weiter zu Hersteller, Serie und breiteren Datasheet-Sammlungen.
Produkteigenschaften
| Induktivität | 27 µH |
| Toleranz | ±20% |
| Nennstrom | 2.7 A |
| DC-Widerstand (DCR) | 51mOhm Max |
| Sättigungsstrom | 2.7A |
| Betriebstemperatur | -40°C ~ 130°C |
| Abmessungen | 0.482" L x 0.482" W (12.24mm x 12.24mm) |
| Gehäuse / Größe | Nonstandard |
| Gehäuse / Ausführung | Nonstandard |
| Lieferant | Pulse Electronics |
| Beschreibung | FIXED IND 27UH 2.7A 51 MOHM SMD |
| Serie | P1171NL |
| Produktstatus | Active |
| Typ / Aufbau | Wirewound |
| Abschirmung | Shielded |
| Eigenresonanzfrequenz | 12MHz |
| Induktivitäts-Testfrequenz | 100 kHz |
| Montageart | Surface Mount |
| Höhe - sitzend (max.) | 0.236" (6.00mm) |
