Beschreibung

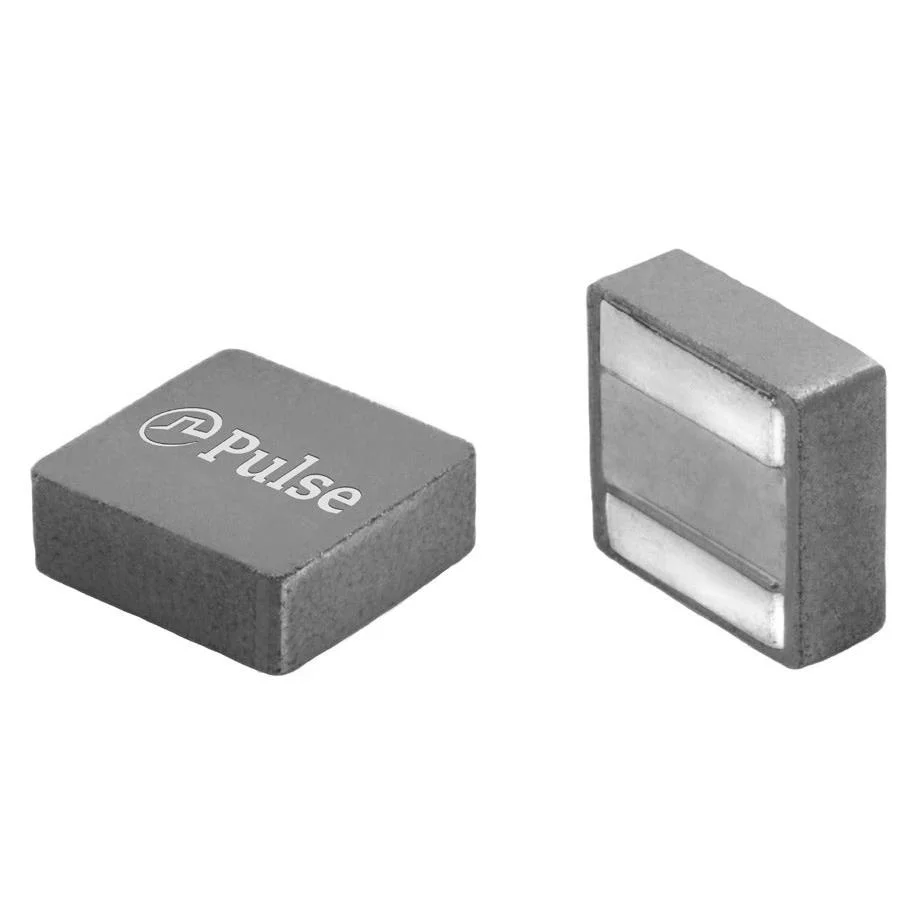

Dies ist die Seite mit technischen Daten und Vergleichen für das elektronische Bauteil PA2243.122NLT von Pulse Electronics. Zu den verfügbaren Spezifikationen gehören Induktivität 1.2 µH, Nennstrom 26.5 A, Gleichstromwiderstand (DCR) 2.64mOhm Max, Gehäusegröße Nonstandard. Sehen Sie das PDF-Datenblatt ein und vergleichen Sie mögliche Cross-Reference-Modelle mit ähnlichen Spezifikationen.
Technische Daten
Parameter-Leitfaden
Verstehen Sie die wichtigsten elektrischen und mechanischen Spezifikationen für PA2243.122NLT.
PA2243.122NLT hat eine Induktivität von 1.2 µH. Dieser Wert zeigt, wie viel magnetische Energie das Bauteil speichern kann, und ist einer der ersten Parameter beim Vergleich von Induktivitäten.
PA2243.122NLT ist für 26.5 A ausgelegt. Der Nennstrom hilft zu beurteilen, ob das Bauteil den erwarteten DC- oder RMS-Strom ohne übermäßige Erwärmung oder Sättigungsrisiko führen kann.
PA2243.122NLT hat einen DC-Widerstand von 2.64mOhm Max. Ein niedrigerer DCR reduziert meist Leitungsverluste und verbessert die Effizienz in Leistungsschaltungen.
PA2243.122NLT verwendet ein Gehäuse oder eine Bauform von Nonstandard. Die Bauform beeinflusst PCB-Footprint, Bauhöhe, thermisches Verhalten und die Kompatibilität mit automatischer Bestückung.
Weitere Datasheet-Pfade erkunden
Gehen Sie von PA2243.122NLT weiter zu Hersteller, Serie und breiteren Datasheet-Sammlungen.
Produkteigenschaften
| Induktivität | 1.2 µH |
| Toleranz | ±20% |
| Nennstrom | 26.5 A |
| DC-Widerstand (DCR) | 2.64mOhm Max |
| Sättigungsstrom | 40A |
| Betriebstemperatur | -55°C ~ 125°C |
| Abmessungen | 0.469" L x 0.433" W (11.90mm x 11.00mm) |
| Gehäuse / Größe | Nonstandard |
| Gehäuse / Ausführung | Nonstandard |
| Lieferant | Pulse Electronics |
| Beschreibung | FIXED IND 1.2UH 26.5A 2.64 MOHM |
| Serie | PA2243.XXXNLT |
| Produktstatus | Active |
| Typ / Aufbau | Molded |
| Kernmaterial | Metal Composite |
| Abschirmung | Unshielded |
| Induktivitäts-Testfrequenz | 100 kHz |
| Montageart | Surface Mount |
| Höhe - sitzend (max.) | 0.236" (6.00mm) |
