Beschreibung

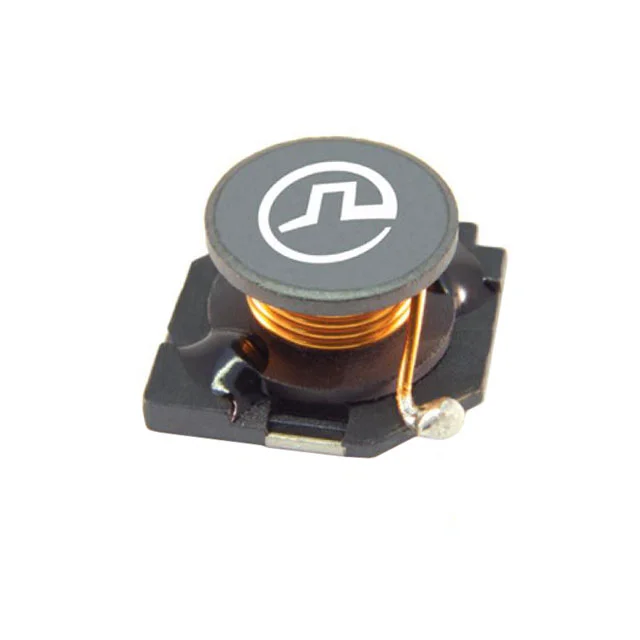

Dies ist die Seite mit technischen Daten und Vergleichen für das elektronische Bauteil PA4309.103NLT von Pulse Electronics. Zu den verfügbaren Spezifikationen gehören Induktivität 10 µH, Nennstrom 11 A, Gleichstromwiderstand (DCR) 52mOhm Max, Gehäusegröße Nonstandard. Sehen Sie das PDF-Datenblatt ein und vergleichen Sie mögliche Cross-Reference-Modelle mit ähnlichen Spezifikationen.
Technische Daten
Parameter-Leitfaden
Verstehen Sie die wichtigsten elektrischen und mechanischen Spezifikationen für PA4309.103NLT.
PA4309.103NLT hat eine Induktivität von 10 µH. Dieser Wert zeigt, wie viel magnetische Energie das Bauteil speichern kann, und ist einer der ersten Parameter beim Vergleich von Induktivitäten.
PA4309.103NLT ist für 11 A ausgelegt. Der Nennstrom hilft zu beurteilen, ob das Bauteil den erwarteten DC- oder RMS-Strom ohne übermäßige Erwärmung oder Sättigungsrisiko führen kann.
PA4309.103NLT hat einen DC-Widerstand von 52mOhm Max. Ein niedrigerer DCR reduziert meist Leitungsverluste und verbessert die Effizienz in Leistungsschaltungen.
PA4309.103NLT verwendet ein Gehäuse oder eine Bauform von Nonstandard. Die Bauform beeinflusst PCB-Footprint, Bauhöhe, thermisches Verhalten und die Kompatibilität mit automatischer Bestückung.
Weitere Datasheet-Pfade erkunden
Gehen Sie von PA4309.103NLT weiter zu Hersteller, Serie und breiteren Datasheet-Sammlungen.
Produkteigenschaften
| Induktivität | 10 µH |
| Toleranz | ±20% |
| Nennstrom | 11 A |
| DC-Widerstand (DCR) | 52mOhm Max |
| Betriebstemperatur | -40°C ~ 125°C |
| Abmessungen | 0.504" L x 0.504" W (12.80mm x 12.80mm) |
| Gehäuse / Größe | Nonstandard |
| Gehäuse / Ausführung | Nonstandard |
| Lieferant | Pulse Electronics |
| Beschreibung | FIXED IND 10UH 11A 52 MOHM SMD |
| Serie | PA4309.XXXNL |
| Produktstatus | Active |
| Typ / Aufbau | Wirewound |
| Abschirmung | Unshielded |
| Induktivitäts-Testfrequenz | 100 kHz |
| Montageart | Surface Mount |
| Höhe - sitzend (max.) | 0.276" (7.00mm) |
