Beschreibung

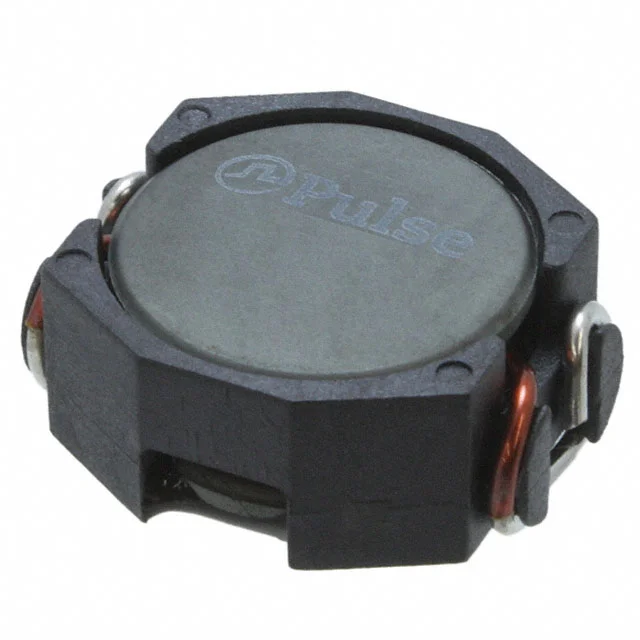

Dies ist die Seite mit technischen Daten und Vergleichen für das elektronische Bauteil PB2020.153NLT von Pulse Electronics. Zu den verfügbaren Spezifikationen gehören Induktivität 15 µH, Nennstrom 9.7 A, Gleichstromwiderstand (DCR) 13mOhm Max, Gehäusegröße Nonstandard. Sehen Sie das PDF-Datenblatt ein und vergleichen Sie mögliche Cross-Reference-Modelle mit ähnlichen Spezifikationen.
Technische Daten
Parameter-Leitfaden
Verstehen Sie die wichtigsten elektrischen und mechanischen Spezifikationen für PB2020.153NLT.
PB2020.153NLT hat eine Induktivität von 15 µH. Dieser Wert zeigt, wie viel magnetische Energie das Bauteil speichern kann, und ist einer der ersten Parameter beim Vergleich von Induktivitäten.
PB2020.153NLT ist für 9.7 A ausgelegt. Der Nennstrom hilft zu beurteilen, ob das Bauteil den erwarteten DC- oder RMS-Strom ohne übermäßige Erwärmung oder Sättigungsrisiko führen kann.
PB2020.153NLT hat einen DC-Widerstand von 13mOhm Max. Ein niedrigerer DCR reduziert meist Leitungsverluste und verbessert die Effizienz in Leistungsschaltungen.
PB2020.153NLT verwendet ein Gehäuse oder eine Bauform von Nonstandard. Die Bauform beeinflusst PCB-Footprint, Bauhöhe, thermisches Verhalten und die Kompatibilität mit automatischer Bestückung.
Weitere Datasheet-Pfade erkunden
Gehen Sie von PB2020.153NLT weiter zu Hersteller, Serie und breiteren Datasheet-Sammlungen.
Produkteigenschaften
| Induktivität | 15 µH |
| Toleranz | ±20% |
| Nennstrom | 9.7 A |
| DC-Widerstand (DCR) | 13mOhm Max |
| Sättigungsstrom | 18A |
| Betriebstemperatur | -40°C ~ 130°C |
| Abmessungen | 0.940" L x 0.820" W (23.87mm x 20.83mm) |
| Gehäuse / Größe | Nonstandard |
| Gehäuse / Ausführung | Nonstandard |
| Lieferant | Pulse Electronics |
| Beschreibung | FIXED IND 15UH 9.7A 13 MOHM SMD |
| Serie | PB2020NL |
| Produktstatus | Active |
| Typ / Aufbau | Wirewound |
| Abschirmung | Unshielded |
| Montageart | Surface Mount |
| Höhe - sitzend (max.) | 0.400" (10.16mm) |
