Beschreibung

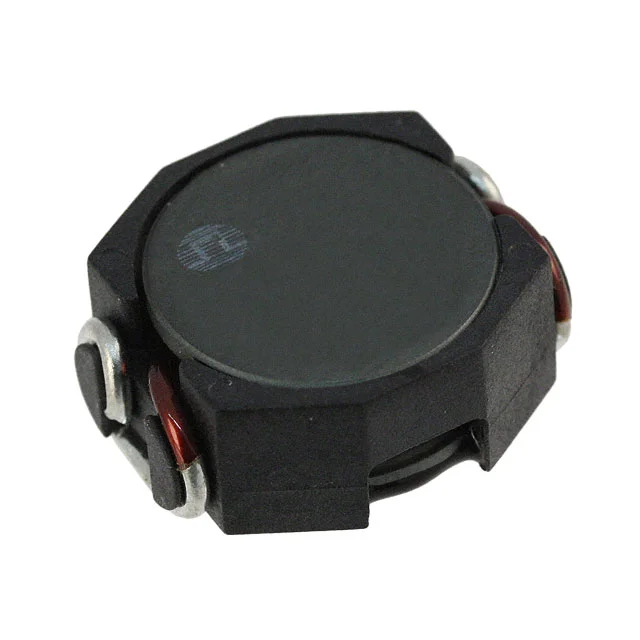

Dies ist die Seite mit technischen Daten und Vergleichen für das elektronische Bauteil PB2020.332NL von Pulse Electronics. Zu den verfügbaren Spezifikationen gehören Induktivität 3.3 µH, Nennstrom 18.3 A, Gleichstromwiderstand (DCR) 3.9mOhm Max, Gehäusegröße Nonstandard. Sehen Sie das PDF-Datenblatt ein und vergleichen Sie mögliche Cross-Reference-Modelle mit ähnlichen Spezifikationen.
Technische Daten
Parameter-Leitfaden
Verstehen Sie die wichtigsten elektrischen und mechanischen Spezifikationen für PB2020.332NL.
PB2020.332NL hat eine Induktivität von 3.3 µH. Dieser Wert zeigt, wie viel magnetische Energie das Bauteil speichern kann, und ist einer der ersten Parameter beim Vergleich von Induktivitäten.
PB2020.332NL ist für 18.3 A ausgelegt. Der Nennstrom hilft zu beurteilen, ob das Bauteil den erwarteten DC- oder RMS-Strom ohne übermäßige Erwärmung oder Sättigungsrisiko führen kann.
PB2020.332NL hat einen DC-Widerstand von 3.9mOhm Max. Ein niedrigerer DCR reduziert meist Leitungsverluste und verbessert die Effizienz in Leistungsschaltungen.
PB2020.332NL verwendet ein Gehäuse oder eine Bauform von Nonstandard. Die Bauform beeinflusst PCB-Footprint, Bauhöhe, thermisches Verhalten und die Kompatibilität mit automatischer Bestückung.
Weitere Datasheet-Pfade erkunden
Gehen Sie von PB2020.332NL weiter zu Hersteller, Serie und breiteren Datasheet-Sammlungen.
Produkteigenschaften
| Induktivität | 3.3 µH |
| Toleranz | ±20% |
| Nennstrom | 18.3 A |
| DC-Widerstand (DCR) | 3.9mOhm Max |
| Sättigungsstrom | 35A |
| Betriebstemperatur | -40°C ~ 130°C |
| Abmessungen | 0.940" L x 0.820" W (23.87mm x 20.83mm) |
| Gehäuse / Größe | Nonstandard |
| Gehäuse / Ausführung | Nonstandard |
| Lieferant | Pulse Electronics |
| Beschreibung | FIXED IND 3.3UH 18.3A 3.9 MOHM |
| Serie | PB2020NL |
| Produktstatus | Active |
| Typ / Aufbau | Wirewound |
| Abschirmung | Unshielded |
| Montageart | Surface Mount |
| Höhe - sitzend (max.) | 0.400" (10.16mm) |
