Beschreibung

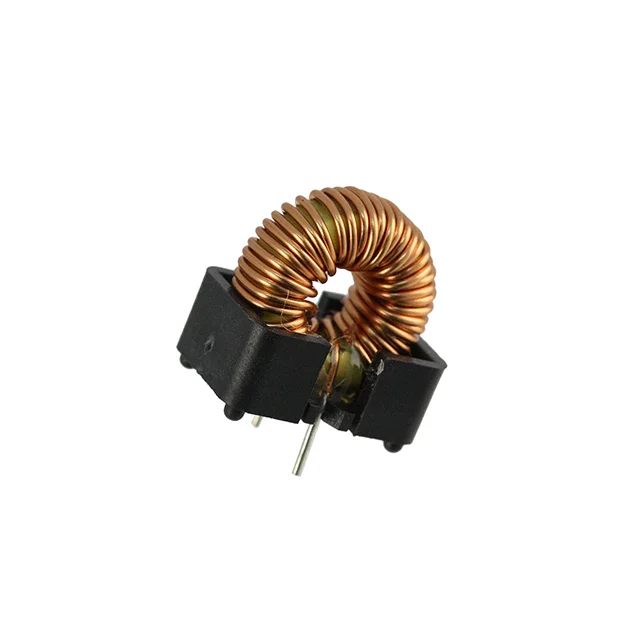

Dies ist die Seite mit technischen Daten und Vergleichen für das elektronische Bauteil PE-53823NL von Pulse Electronics. Zu den verfügbaren Spezifikationen gehören Induktivität 38 µH, Nennstrom 1.2 A, Gleichstromwiderstand (DCR) 100mOhm, Gehäusegröße Radial, Vertical - Corner Terminals. Sehen Sie das PDF-Datenblatt ein und vergleichen Sie mögliche Cross-Reference-Modelle mit ähnlichen Spezifikationen.
Technische Daten
Parameter-Leitfaden
Verstehen Sie die wichtigsten elektrischen und mechanischen Spezifikationen für PE-53823NL.
PE-53823NL hat eine Induktivität von 38 µH. Dieser Wert zeigt, wie viel magnetische Energie das Bauteil speichern kann, und ist einer der ersten Parameter beim Vergleich von Induktivitäten.
PE-53823NL ist für 1.2 A ausgelegt. Der Nennstrom hilft zu beurteilen, ob das Bauteil den erwarteten DC- oder RMS-Strom ohne übermäßige Erwärmung oder Sättigungsrisiko führen kann.
PE-53823NL hat einen DC-Widerstand von 100mOhm. Ein niedrigerer DCR reduziert meist Leitungsverluste und verbessert die Effizienz in Leistungsschaltungen.
PE-53823NL verwendet ein Gehäuse oder eine Bauform von Radial, Vertical - Corner Terminals. Die Bauform beeinflusst PCB-Footprint, Bauhöhe, thermisches Verhalten und die Kompatibilität mit automatischer Bestückung.
Weitere Datasheet-Pfade erkunden
Gehen Sie von PE-53823NL weiter zu Hersteller, Serie und breiteren Datasheet-Sammlungen.
Produkteigenschaften
| Induktivität | 38 µH |
| Toleranz | ±20% |
| Nennstrom | 1.2 A |
| DC-Widerstand (DCR) | 100mOhm |
| Betriebstemperatur | -40°C ~ 130°C |
| Abmessungen | 0.495" L x 0.495" W (12.57mm x 12.57mm) |
| Gehäuse / Größe | Radial, Vertical - Corner Terminals |
| Gehäuse / Ausführung | Radial, Vertical - Corner Terminals |
| Lieferant | Pulse Electronics |
| Beschreibung | FIXED IND 38UH 1.2A 100 MOHM TH |
| Produktstatus | Active |
| Typ / Aufbau | Toroidal |
| Abschirmung | Shielded |
| Montageart | Through Hole |
| Höhe - sitzend (max.) | 0.375" (9.52mm) |
