Beschreibung

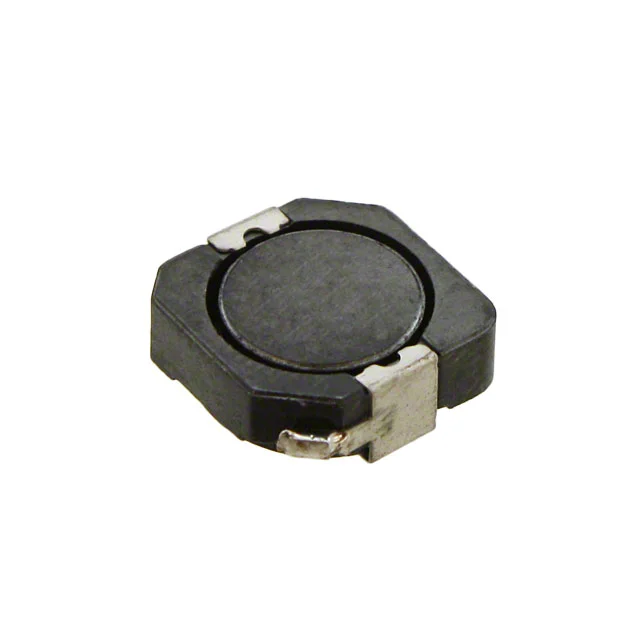

Dies ist die Seite mit technischen Daten und Vergleichen für das elektronische Bauteil PF0560.473NL von Pulse Electronics. Zu den verfügbaren Spezifikationen gehören Induktivität 47 µH, Nennstrom 1.9 A, Gleichstromwiderstand (DCR) 128mOhm Max, Gehäusegröße Nonstandard. Sehen Sie das PDF-Datenblatt ein und vergleichen Sie mögliche Cross-Reference-Modelle mit ähnlichen Spezifikationen.
Technische Daten
Parameter-Leitfaden
Verstehen Sie die wichtigsten elektrischen und mechanischen Spezifikationen für PF0560.473NL.
PF0560.473NL hat eine Induktivität von 47 µH. Dieser Wert zeigt, wie viel magnetische Energie das Bauteil speichern kann, und ist einer der ersten Parameter beim Vergleich von Induktivitäten.
PF0560.473NL ist für 1.9 A ausgelegt. Der Nennstrom hilft zu beurteilen, ob das Bauteil den erwarteten DC- oder RMS-Strom ohne übermäßige Erwärmung oder Sättigungsrisiko führen kann.
PF0560.473NL hat einen DC-Widerstand von 128mOhm Max. Ein niedrigerer DCR reduziert meist Leitungsverluste und verbessert die Effizienz in Leistungsschaltungen.
PF0560.473NL verwendet ein Gehäuse oder eine Bauform von Nonstandard. Die Bauform beeinflusst PCB-Footprint, Bauhöhe, thermisches Verhalten und die Kompatibilität mit automatischer Bestückung.
Weitere Datasheet-Pfade erkunden
Gehen Sie von PF0560.473NL weiter zu Hersteller, Serie und breiteren Datasheet-Sammlungen.
Produkteigenschaften
| Induktivität | 47 µH |
| Toleranz | ±25% |
| Nennstrom | 1.9 A |
| DC-Widerstand (DCR) | 128mOhm Max |
| Sättigungsstrom | 2.1A |
| Betriebstemperatur | -40°C ~ 125°C |
| Abmessungen | 0.409" L x 0.406" W (10.40mm x 10.30mm) |
| Gehäuse / Größe | Nonstandard |
| Gehäuse / Ausführung | Nonstandard |
| Lieferant | Pulse Electronics |
| Beschreibung | FIXED IND 47UH 1.9A 128 MOHM SMD |
| Serie | PF0560NL |
| Produktstatus | Active |
| Typ / Aufbau | Wirewound |
| Abschirmung | Shielded |
| Eigenresonanzfrequenz | 10MHz |
| Induktivitäts-Testfrequenz | 100 kHz |
| Montageart | Surface Mount |
| Höhe - sitzend (max.) | 0.157" (4.00mm) |
