Beschreibung

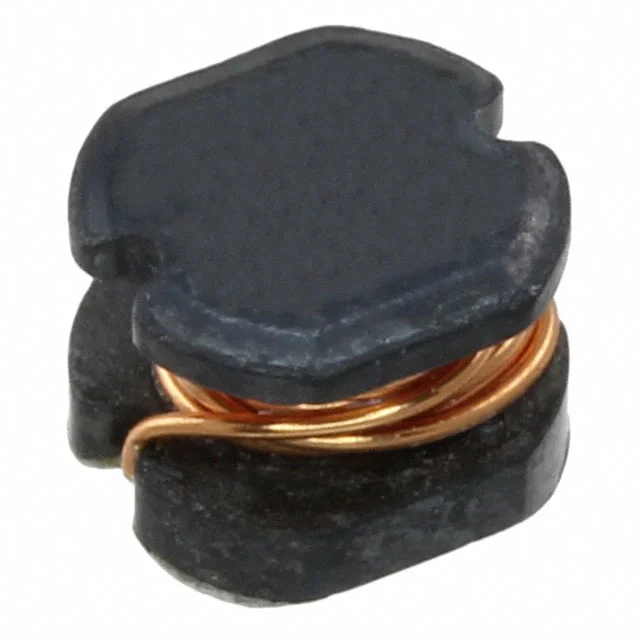

Dies ist die Seite mit technischen Daten und Vergleichen für das elektronische Bauteil PF0580.153NL von Pulse Electronics. Zu den verfügbaren Spezifikationen gehören Induktivität 15 µH, Nennstrom 850 mA, Gleichstromwiderstand (DCR) 197mOhm Max, Gehäusegröße Nonstandard. Sehen Sie das PDF-Datenblatt ein und vergleichen Sie mögliche Cross-Reference-Modelle mit ähnlichen Spezifikationen.
Technische Daten
Parameter-Leitfaden
Verstehen Sie die wichtigsten elektrischen und mechanischen Spezifikationen für PF0580.153NL.
PF0580.153NL hat eine Induktivität von 15 µH. Dieser Wert zeigt, wie viel magnetische Energie das Bauteil speichern kann, und ist einer der ersten Parameter beim Vergleich von Induktivitäten.
PF0580.153NL ist für 850 mA ausgelegt. Der Nennstrom hilft zu beurteilen, ob das Bauteil den erwarteten DC- oder RMS-Strom ohne übermäßige Erwärmung oder Sättigungsrisiko führen kann.
PF0580.153NL hat einen DC-Widerstand von 197mOhm Max. Ein niedrigerer DCR reduziert meist Leitungsverluste und verbessert die Effizienz in Leistungsschaltungen.
PF0580.153NL verwendet ein Gehäuse oder eine Bauform von Nonstandard. Die Bauform beeinflusst PCB-Footprint, Bauhöhe, thermisches Verhalten und die Kompatibilität mit automatischer Bestückung.
Weitere Datasheet-Pfade erkunden
Gehen Sie von PF0580.153NL weiter zu Hersteller, Serie und breiteren Datasheet-Sammlungen.
Produkteigenschaften
| Induktivität | 15 µH |
| Toleranz | ±15% |
| Nennstrom | 850 mA |
| DC-Widerstand (DCR) | 197mOhm Max |
| Sättigungsstrom | 850mA |
| Betriebstemperatur | -40°C ~ 125°C |
| Abmessungen | 0.185" L x 0.165" W (4.70mm x 4.20mm) |
| Gehäuse / Größe | Nonstandard |
| Gehäuse / Ausführung | Nonstandard |
| Lieferant | Pulse Electronics |
| Beschreibung | FIXED IND 15UH 850MA 197 MOHM |
| Serie | PF0580NL |
| Produktstatus | Active |
| Typ / Aufbau | Wirewound |
| Abschirmung | Unshielded |
| Montageart | Surface Mount |
| Höhe - sitzend (max.) | 0.137" (3.48mm) |
