Beschreibung

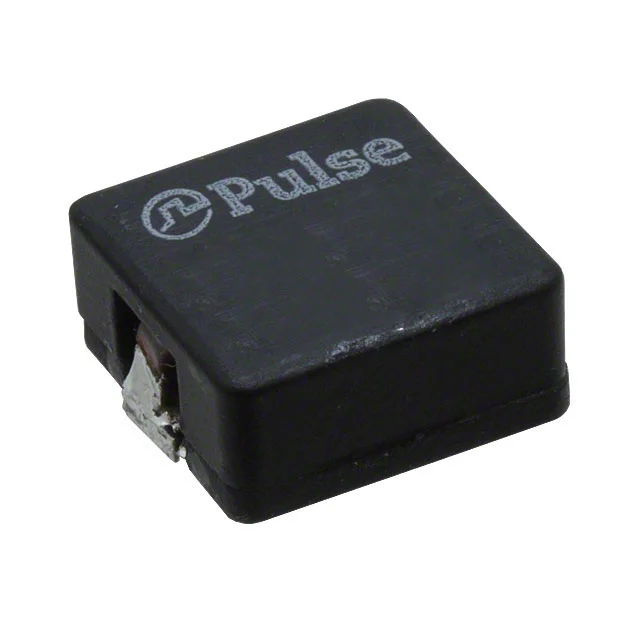

Dies ist die Seite mit technischen Daten und Vergleichen für das elektronische Bauteil PG0077.142NLT von Pulse Electronics. Zu den verfügbaren Spezifikationen gehören Induktivität 1.4 µH, Nennstrom 27 A, Gleichstromwiderstand (DCR) 2.1mOhm Max, Gehäusegröße Nonstandard. Sehen Sie das PDF-Datenblatt ein und vergleichen Sie mögliche Cross-Reference-Modelle mit ähnlichen Spezifikationen.
Technische Daten
Parameter-Leitfaden
Verstehen Sie die wichtigsten elektrischen und mechanischen Spezifikationen für PG0077.142NLT.
PG0077.142NLT hat eine Induktivität von 1.4 µH. Dieser Wert zeigt, wie viel magnetische Energie das Bauteil speichern kann, und ist einer der ersten Parameter beim Vergleich von Induktivitäten.
PG0077.142NLT ist für 27 A ausgelegt. Der Nennstrom hilft zu beurteilen, ob das Bauteil den erwarteten DC- oder RMS-Strom ohne übermäßige Erwärmung oder Sättigungsrisiko führen kann.
PG0077.142NLT hat einen DC-Widerstand von 2.1mOhm Max. Ein niedrigerer DCR reduziert meist Leitungsverluste und verbessert die Effizienz in Leistungsschaltungen.
PG0077.142NLT verwendet ein Gehäuse oder eine Bauform von Nonstandard. Die Bauform beeinflusst PCB-Footprint, Bauhöhe, thermisches Verhalten und die Kompatibilität mit automatischer Bestückung.
Weitere Datasheet-Pfade erkunden
Gehen Sie von PG0077.142NLT weiter zu Hersteller, Serie und breiteren Datasheet-Sammlungen.
Produkteigenschaften
| Induktivität | 1.4 µH |
| Toleranz | ±20% |
| Nennstrom | 27 A |
| DC-Widerstand (DCR) | 2.1mOhm Max |
| Sättigungsstrom | 28A |
| Betriebstemperatur | -40°C ~ 95°C |
| Abmessungen | 0.551" L x 0.512" W (14.00mm x 13.00mm) |
| Gehäuse / Größe | Nonstandard |
| Gehäuse / Ausführung | Nonstandard |
| Lieferant | Pulse Electronics |
| Beschreibung | FIXED IND 1.4UH 27A 2.1 MOHM SMD |
| Serie | PG0077NL |
| Produktstatus | Active |
| Abschirmung | Unshielded |
| Induktivitäts-Testfrequenz | 100 kHz |
| Montageart | Surface Mount |
| Höhe - sitzend (max.) | 0.256" (6.50mm) |
