Beschreibung

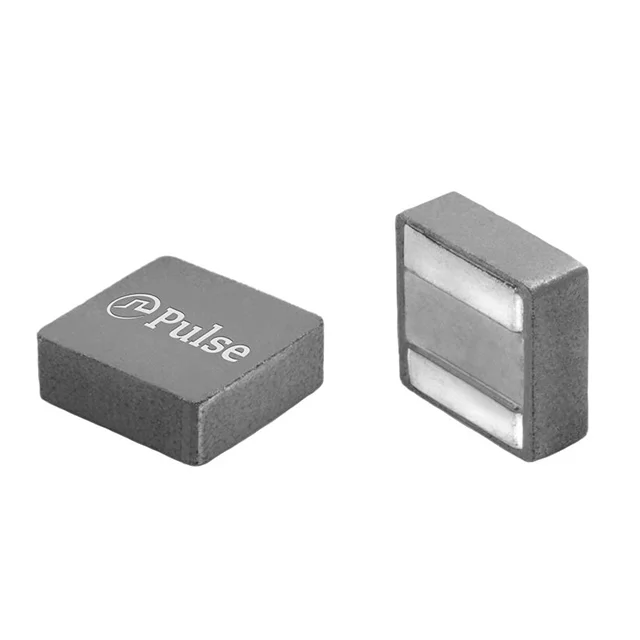

Dies ist die Seite mit technischen Daten und Vergleichen für das elektronische Bauteil PM5433.722NLT von Pulse Electronics. Zu den verfügbaren Spezifikationen gehören Induktivität 7.2 µH, Nennstrom 21 A, Gleichstromwiderstand (DCR) 7.2mOhm Max, Gehäusegröße Nonstandard. Sehen Sie das PDF-Datenblatt ein und vergleichen Sie mögliche Cross-Reference-Modelle mit ähnlichen Spezifikationen.
Technische Daten
Parameter-Leitfaden
Verstehen Sie die wichtigsten elektrischen und mechanischen Spezifikationen für PM5433.722NLT.
PM5433.722NLT hat eine Induktivität von 7.2 µH. Dieser Wert zeigt, wie viel magnetische Energie das Bauteil speichern kann, und ist einer der ersten Parameter beim Vergleich von Induktivitäten.
PM5433.722NLT ist für 21 A ausgelegt. Der Nennstrom hilft zu beurteilen, ob das Bauteil den erwarteten DC- oder RMS-Strom ohne übermäßige Erwärmung oder Sättigungsrisiko führen kann.
PM5433.722NLT hat einen DC-Widerstand von 7.2mOhm Max. Ein niedrigerer DCR reduziert meist Leitungsverluste und verbessert die Effizienz in Leistungsschaltungen.
PM5433.722NLT verwendet ein Gehäuse oder eine Bauform von Nonstandard. Die Bauform beeinflusst PCB-Footprint, Bauhöhe, thermisches Verhalten und die Kompatibilität mit automatischer Bestückung.
Weitere Datasheet-Pfade erkunden
Gehen Sie von PM5433.722NLT weiter zu Hersteller, Serie und breiteren Datasheet-Sammlungen.
Produkteigenschaften
| Induktivität | 7.2 µH |
| Toleranz | ±20% |
| Nennstrom | 21 A |
| DC-Widerstand (DCR) | 7.2mOhm Max |
| Betriebstemperatur | -55°C ~ 155°C |
| Abmessungen | 0.650" L x 0.610" W (16.50mm x 15.50mm) |
| Gehäuse / Größe | Nonstandard |
| Gehäuse / Ausführung | Nonstandard |
| Lieferant | Pulse Electronics |
| Beschreibung | FIXED IND 7.2UH 21A 7.2 MOHM SMD |
| Serie | PM5433.XXXNLT |
| Produktstatus | Active |
| Abschirmung | Shielded |
| Zulassungen / Bewertungen | AEC-Q200 |
| Induktivitäts-Testfrequenz | 100 kHz |
| Montageart | Surface Mount |
| Höhe - sitzend (max.) | 0.315" (8.00mm) |
