Beschreibung

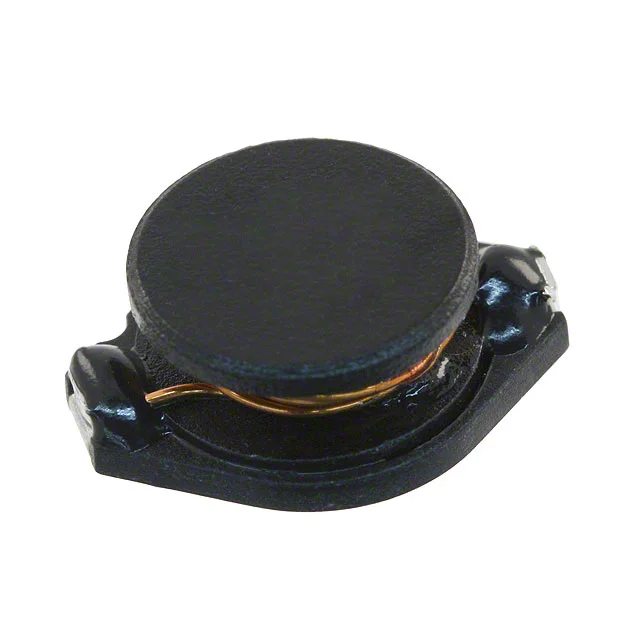

FIXED IND 22UH 3.6A 45 MOHM SMD
Technische Daten
Parameter-Leitfaden
Verstehen Sie die wichtigsten elektrischen und mechanischen Spezifikationen für SDR1806-220ML.
SDR1806-220ML hat eine Induktivität von 22 µH. Dieser Wert zeigt, wie viel magnetische Energie das Bauteil speichern kann, und ist einer der ersten Parameter beim Vergleich von Induktivitäten.
SDR1806-220ML ist für 3.6 A ausgelegt. Der Nennstrom hilft zu beurteilen, ob das Bauteil den erwarteten DC- oder RMS-Strom ohne übermäßige Erwärmung oder Sättigungsrisiko führen kann.
SDR1806-220ML hat einen DC-Widerstand von 45mOhm Max. Ein niedrigerer DCR reduziert meist Leitungsverluste und verbessert die Effizienz in Leistungsschaltungen.
SDR1806-220ML verwendet ein Gehäuse oder eine Bauform von Nonstandard. Die Bauform beeinflusst PCB-Footprint, Bauhöhe, thermisches Verhalten und die Kompatibilität mit automatischer Bestückung.
Weitere Datasheet-Pfade erkunden
Gehen Sie von SDR1806-220ML weiter zu Hersteller, Serie und breiteren Datasheet-Sammlungen.
Produkteigenschaften
| Induktivität | 22 µH |
| Toleranz | ±20% |
| Nennstrom | 3.6 A |
| DC-Widerstand (DCR) | 45mOhm Max |
| Sättigungsstrom | 6.7A |
| Betriebstemperatur | -40°C ~ 125°C |
| Abmessungen | 0.720" L x 0.551" W (18.30mm x 14.00mm) |
| Gehäuse / Größe | Nonstandard |
| Gehäuse / Ausführung | Nonstandard |
| Lieferant | Bourns Inc. |
| Beschreibung | FIXED IND 22UH 3.6A 45 MOHM SMD |
| Serie | SDR1806 |
| Produktstatus | Active |
| Typ / Aufbau | Drum Core, Wirewound |
| Kernmaterial | Ferrite |
| Abschirmung | Unshielded |
| Q bei Frequenz | 22 @ 2.52MHz |
| Eigenresonanzfrequenz | 13MHz |
| Zulassungen / Bewertungen | - |
| Induktivitäts-Testfrequenz | 100 kHz |
| Montageart | Surface Mount |
| Hersteller-Gehäuse | - |
| Höhe - sitzend (max.) | 0.272" (6.90mm) |
| Merkmale | - |
