Beschreibung

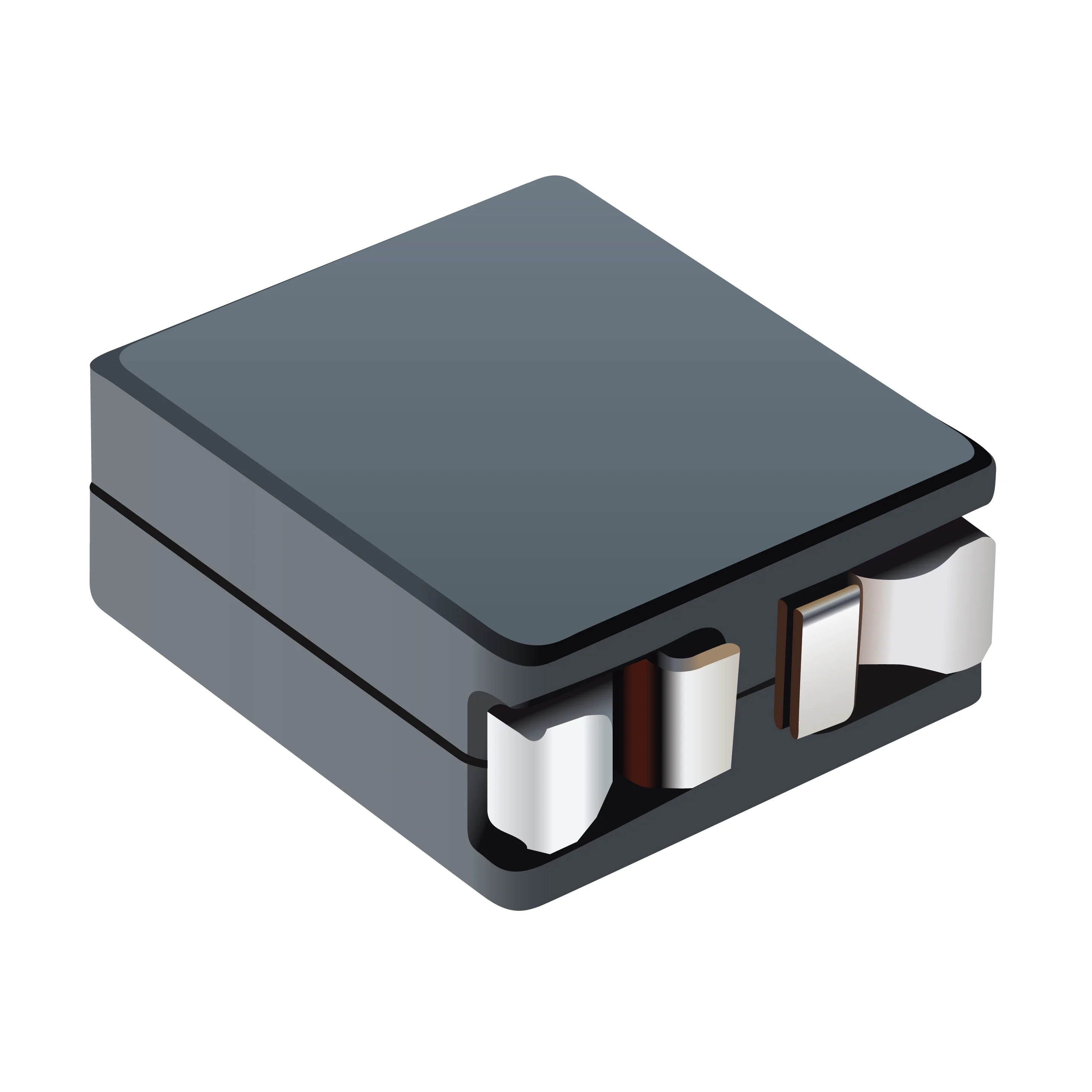

Dies ist die Seite mit technischen Daten und Vergleichen für das elektronische Bauteil TLVR1005T-R10K von Bourns Inc.. Zu den verfügbaren Spezifikationen gehören Induktivität 100 nH, Nennstrom 75 A, Gleichstromwiderstand (DCR) 0.125mOhm, Gehäusegröße Nonstandard, 4 Lead. Sehen Sie das PDF-Datenblatt ein und vergleichen Sie mögliche Cross-Reference-Modelle mit ähnlichen Spezifikationen.
Technische Daten
Parameter-Leitfaden
Verstehen Sie die wichtigsten elektrischen und mechanischen Spezifikationen für TLVR1005T-R10K.
TLVR1005T-R10K hat eine Induktivität von 100 nH. Dieser Wert zeigt, wie viel magnetische Energie das Bauteil speichern kann, und ist einer der ersten Parameter beim Vergleich von Induktivitäten.
TLVR1005T-R10K ist für 75 A ausgelegt. Der Nennstrom hilft zu beurteilen, ob das Bauteil den erwarteten DC- oder RMS-Strom ohne übermäßige Erwärmung oder Sättigungsrisiko führen kann.
TLVR1005T-R10K hat einen DC-Widerstand von 0.125mOhm. Ein niedrigerer DCR reduziert meist Leitungsverluste und verbessert die Effizienz in Leistungsschaltungen.
TLVR1005T-R10K verwendet ein Gehäuse oder eine Bauform von Nonstandard, 4 Lead. Die Bauform beeinflusst PCB-Footprint, Bauhöhe, thermisches Verhalten und die Kompatibilität mit automatischer Bestückung.
Weitere Datasheet-Pfade erkunden
Gehen Sie von TLVR1005T-R10K weiter zu Hersteller, Serie und breiteren Datasheet-Sammlungen.
Produkteigenschaften
| Induktivität | 100 nH |
| Toleranz | ±10% |
| Nennstrom | 75 A |
| DC-Widerstand (DCR) | 0.125mOhm |
| Sättigungsstrom | 89A |
| Betriebstemperatur | -40°C ~ 125°C |
| Abmessungen | 0.382" L x 0.185" W (9.70mm x 4.70mm) |
| Gehäuse / Größe | Nonstandard, 4 Lead |
| Gehäuse / Ausführung | Nonstandard, 4 Lead |
| Lieferant | Bourns Inc. |
| Beschreibung | FIXED IND 100NH 75A 0.125 MOHM |
| Serie | TLVR1005T |
| Produktstatus | Active |
| Typ / Aufbau | Molded |
| Kernmaterial | Ferrite |
| Abschirmung | Shielded |
| Montageart | Surface Mount |
| Hersteller-Gehäuse | Nonstandard, 4 Lead |
| Höhe - sitzend (max.) | 0.472" (12.00mm) |
