描述

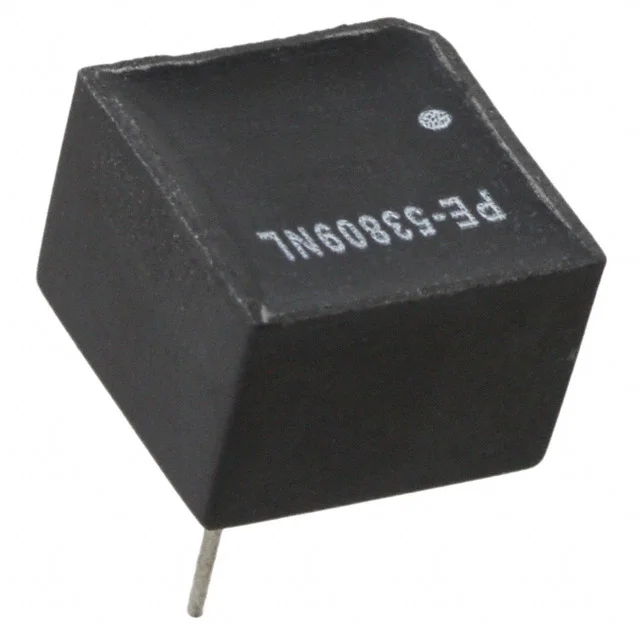

本页面提供 Pulse Electronics 电子元器件 PE-53809NL 的技术资料与参数对比。关键规格包括电感量 256 µH、额定电流 250 mA、直流电阻 (DCR) 2.2Ohm、封装尺寸 Radial, Vertical - Corner Terminals。您可以在此查阅其 PDF 说明书，并比较同规格的候选替代型号（Cross Reference）。
规格
电感
256 µH
额定电流
250 mA
直流电阻(DCR)
2.2Ohm
尺寸
0.400" L x 0.400" W (10.16mm x 10.16mm)
参数指南
了解 PE-53809NL 的主要电气和机械规格。
电感
256 µH
PE-53809NL 的电感值为 256 µH。该值表示组件可以存储多少磁能，是选择电感时首先要比较的参数之一。
额定电流
250 mA
PE-53809NL 的额定值为 250 mA。额定电流有助于确定部件是否可以承载预期的直流或 RMS 电流，而不会出现过热或饱和风险。
直流电阻(DCR)
2.2Ohm
PE-53809NL 列出了 2.2Ohm 的直流电阻。较低的 DCR 通常会减少传导损耗并提高电源电路的效率。
封装/外壳
Radial, Vertical - Corner Terminals
PE-53809NL 使用 Radial, Vertical - Corner Terminals 的封装或外壳。封装尺寸会影响 PCB 占位面积、高度间隙、热行为以及与自动组装的兼容性。
产品属性
| 电感 | 256 µH |
| 容差 | ±20% |
| 额定电流 | 250 mA |
| 直流电阻(DCR) | 2.2Ohm |
| 工作温度 | -40°C ~ 130°C |
| 尺寸 | 0.400" L x 0.400" W (10.16mm x 10.16mm) |
| 外壳/尺寸 | Radial, Vertical - Corner Terminals |
| 封装/外壳 | Radial, Vertical - Corner Terminals |
| 供应商 | Pulse Electronics |
| 描述 | FIXED IND 256UH 250MA 2.2 OHM TH |
| 产品状态 | Active |
| 类型/结构 | Toroidal |
| 屏蔽 | Shielded |
| 安装类型 | Through Hole |
| 最大安装高度 | 0.300" (7.62mm) |
