Beschreibung

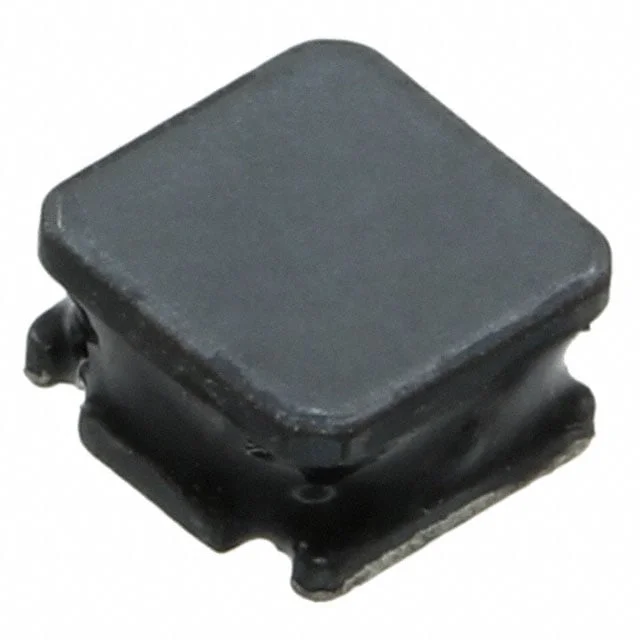

Dies ist die Seite mit technischen Daten und Vergleichen für das elektronische Bauteil 74404086101 von Würth Elektronik. Zu den verfügbaren Spezifikationen gehören Induktivität 100 µH, Nennstrom 1.35 A, Gleichstromwiderstand (DCR) 238mOhm, Gehäusegröße Nonstandard. Sehen Sie das PDF-Datenblatt ein und vergleichen Sie mögliche Cross-Reference-Modelle mit ähnlichen Spezifikationen.
Technische Daten
Parameter-Leitfaden
Verstehen Sie die wichtigsten elektrischen und mechanischen Spezifikationen für 74404086101.
74404086101 hat eine Induktivität von 100 µH. Dieser Wert zeigt, wie viel magnetische Energie das Bauteil speichern kann, und ist einer der ersten Parameter beim Vergleich von Induktivitäten.
74404086101 ist für 1.35 A ausgelegt. Der Nennstrom hilft zu beurteilen, ob das Bauteil den erwarteten DC- oder RMS-Strom ohne übermäßige Erwärmung oder Sättigungsrisiko führen kann.
74404086101 hat einen DC-Widerstand von 238mOhm. Ein niedrigerer DCR reduziert meist Leitungsverluste und verbessert die Effizienz in Leistungsschaltungen.
74404086101 verwendet ein Gehäuse oder eine Bauform von Nonstandard. Die Bauform beeinflusst PCB-Footprint, Bauhöhe, thermisches Verhalten und die Kompatibilität mit automatischer Bestückung.
Weitere Datasheet-Pfade erkunden
Gehen Sie von 74404086101 weiter zu Hersteller, Serie und breiteren Datasheet-Sammlungen.
Produkteigenschaften
| Induktivität | 100 µH |
| Toleranz | ±20% |
| Nennstrom | 1.35 A |
| DC-Widerstand (DCR) | 238mOhm |
| Sättigungsstrom | 2.15A |
| Betriebstemperatur | -40°C ~ 125°C |
| Abmessungen | 0.315" L x 0.315" W (8.00mm x 8.00mm) |
| Gehäuse / Größe | Nonstandard |
| Gehäuse / Ausführung | Nonstandard |
| Lieferant | Würth Elektronik |
| Beschreibung | FIXED IND 100UH 1.35A 238 MOHM |
| Serie | WE-LQS |
| Produktstatus | Active |
| Typ / Aufbau | Drum Core, Wirewound |
| Kernmaterial | Ferrite |
| Abschirmung | Semi-Shielded |
| Eigenresonanzfrequenz | 4MHz |
| Zulassungen / Bewertungen | AEC-Q200 |
| Induktivitäts-Testfrequenz | 100 kHz |
| Montageart | Surface Mount |
| Hersteller-Gehäuse | 8065 |
| Höhe - sitzend (max.) | 0.256" (6.50mm) |
