Beschreibung

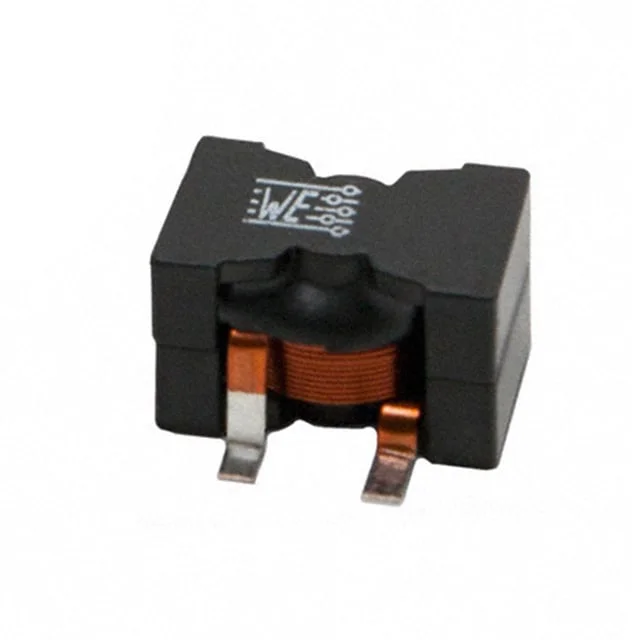

Dies ist die Seite mit technischen Daten und Vergleichen für das elektronische Bauteil 7443633300 von Würth Elektronik. Zu den verfügbaren Spezifikationen gehören Induktivität 33 µH, Nennstrom 12 A, Gleichstromwiderstand (DCR) 11.4mOhm, Gehäusegröße Nonstandard. Sehen Sie das PDF-Datenblatt ein und vergleichen Sie mögliche Cross-Reference-Modelle mit ähnlichen Spezifikationen.
Technische Daten
Parameter-Leitfaden
Verstehen Sie die wichtigsten elektrischen und mechanischen Spezifikationen für 7443633300.
7443633300 hat eine Induktivität von 33 µH. Dieser Wert zeigt, wie viel magnetische Energie das Bauteil speichern kann, und ist einer der ersten Parameter beim Vergleich von Induktivitäten.
7443633300 ist für 12 A ausgelegt. Der Nennstrom hilft zu beurteilen, ob das Bauteil den erwarteten DC- oder RMS-Strom ohne übermäßige Erwärmung oder Sättigungsrisiko führen kann.
7443633300 hat einen DC-Widerstand von 11.4mOhm. Ein niedrigerer DCR reduziert meist Leitungsverluste und verbessert die Effizienz in Leistungsschaltungen.
7443633300 verwendet ein Gehäuse oder eine Bauform von Nonstandard. Die Bauform beeinflusst PCB-Footprint, Bauhöhe, thermisches Verhalten und die Kompatibilität mit automatischer Bestückung.
Weitere Datasheet-Pfade erkunden
Gehen Sie von 7443633300 weiter zu Hersteller, Serie und breiteren Datasheet-Sammlungen.
Produkteigenschaften
| Induktivität | 33 µH |
| Toleranz | ±15% |
| Nennstrom | 12 A |
| DC-Widerstand (DCR) | 11.4mOhm |
| Sättigungsstrom | 11A |
| Betriebstemperatur | -40°C ~ 125°C |
| Abmessungen | 0.858" L x 0.846" W (21.80mm x 21.50mm) |
| Gehäuse / Größe | Nonstandard |
| Gehäuse / Ausführung | Nonstandard |
| Lieferant | Würth Elektronik |
| Beschreibung | FIXED IND 33UH 12A 11.4 MOHM SMD |
| Serie | WE-HCF |
| Produktstatus | Active |
| Typ / Aufbau | Drum Core, Wirewound |
| Kernmaterial | Manganese Zinc Ferrite (MnZn) |
| Abschirmung | Shielded |
| Eigenresonanzfrequenz | 12MHz |
| Zulassungen / Bewertungen | AEC-Q200 |
| Induktivitäts-Testfrequenz | 100 kHz |
| Montageart | Surface Mount |
| Höhe - sitzend (max.) | 0.571" (14.50mm) |
