Beschreibung

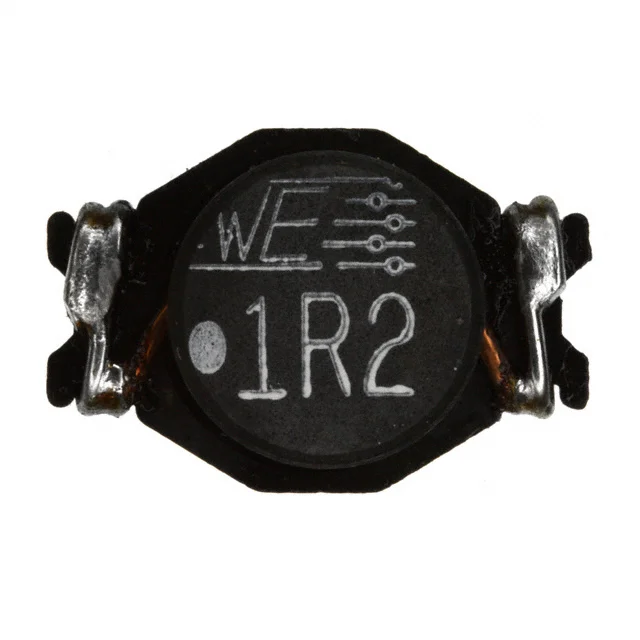

Dies ist die Seite mit technischen Daten und Vergleichen für das elektronische Bauteil 74457012 von Würth Elektronik. Zu den verfügbaren Spezifikationen gehören Induktivität 1.2 µH, Nennstrom 15 A, Gleichstromwiderstand (DCR) 4mOhm Max, Gehäusegröße Nonstandard. Sehen Sie das PDF-Datenblatt ein und vergleichen Sie mögliche Cross-Reference-Modelle mit ähnlichen Spezifikationen.
Technische Daten
Parameter-Leitfaden
Verstehen Sie die wichtigsten elektrischen und mechanischen Spezifikationen für 74457012.
74457012 hat eine Induktivität von 1.2 µH. Dieser Wert zeigt, wie viel magnetische Energie das Bauteil speichern kann, und ist einer der ersten Parameter beim Vergleich von Induktivitäten.
74457012 ist für 15 A ausgelegt. Der Nennstrom hilft zu beurteilen, ob das Bauteil den erwarteten DC- oder RMS-Strom ohne übermäßige Erwärmung oder Sättigungsrisiko führen kann.
74457012 hat einen DC-Widerstand von 4mOhm Max. Ein niedrigerer DCR reduziert meist Leitungsverluste und verbessert die Effizienz in Leistungsschaltungen.
74457012 verwendet ein Gehäuse oder eine Bauform von Nonstandard. Die Bauform beeinflusst PCB-Footprint, Bauhöhe, thermisches Verhalten und die Kompatibilität mit automatischer Bestückung.
Weitere Datasheet-Pfade erkunden
Gehen Sie von 74457012 weiter zu Hersteller, Serie und breiteren Datasheet-Sammlungen.
Produkteigenschaften
| Induktivität | 1.2 µH |
| Toleranz | ±20% |
| Nennstrom | 15 A |
| DC-Widerstand (DCR) | 4mOhm Max |
| Sättigungsstrom | 30A |
| Betriebstemperatur | -40°C ~ 125°C |
| Abmessungen | 0.866" L x 0.591" W (22.00mm x 15.00mm) |
| Gehäuse / Größe | Nonstandard |
| Gehäuse / Ausführung | Nonstandard |
| Lieferant | Würth Elektronik |
| Beschreibung | FIXED IND 1.2UH 15A 4 MOHM SMD |
| Serie | WE-PD4 |
| Produktstatus | Active |
| Typ / Aufbau | Drum Core, Wirewound |
| Kernmaterial | Ferrite |
| Abschirmung | Unshielded |
| Eigenresonanzfrequenz | 6.4MHz |
| Induktivitäts-Testfrequenz | 100 kHz |
| Montageart | Surface Mount |
| Höhe - sitzend (max.) | 0.307" (7.80mm) |
