Beschreibung

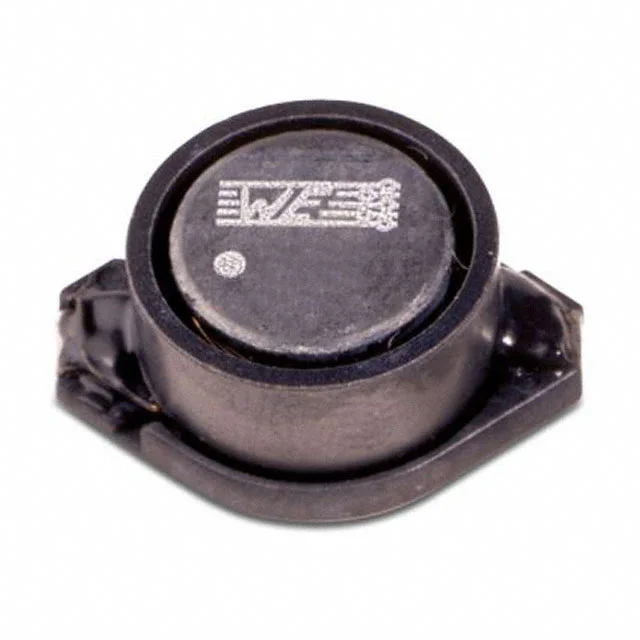

Dies ist die Seite mit technischen Daten und Vergleichen für das elektronische Bauteil 74459268 von Würth Elektronik. Zu den verfügbaren Spezifikationen gehören Induktivität 680 µH, Nennstrom 700 mA, Gleichstromwiderstand (DCR) 1.4Ohm Max, Gehäusegröße Nonstandard. Sehen Sie das PDF-Datenblatt ein und vergleichen Sie mögliche Cross-Reference-Modelle mit ähnlichen Spezifikationen.
Technische Daten
Parameter-Leitfaden
Verstehen Sie die wichtigsten elektrischen und mechanischen Spezifikationen für 74459268.
74459268 hat eine Induktivität von 680 µH. Dieser Wert zeigt, wie viel magnetische Energie das Bauteil speichern kann, und ist einer der ersten Parameter beim Vergleich von Induktivitäten.
74459268 ist für 700 mA ausgelegt. Der Nennstrom hilft zu beurteilen, ob das Bauteil den erwarteten DC- oder RMS-Strom ohne übermäßige Erwärmung oder Sättigungsrisiko führen kann.
74459268 hat einen DC-Widerstand von 1.4Ohm Max. Ein niedrigerer DCR reduziert meist Leitungsverluste und verbessert die Effizienz in Leistungsschaltungen.
74459268 verwendet ein Gehäuse oder eine Bauform von Nonstandard. Die Bauform beeinflusst PCB-Footprint, Bauhöhe, thermisches Verhalten und die Kompatibilität mit automatischer Bestückung.
Weitere Datasheet-Pfade erkunden
Gehen Sie von 74459268 weiter zu Hersteller, Serie und breiteren Datasheet-Sammlungen.
Produkteigenschaften
| Induktivität | 680 µH |
| Toleranz | ±20% |
| Nennstrom | 700 mA |
| DC-Widerstand (DCR) | 1.4Ohm Max |
| Sättigungsstrom | 960mA |
| Betriebstemperatur | -40°C ~ 125°C |
| Abmessungen | 0.730" L x 0.600" W (18.54mm x 15.24mm) |
| Gehäuse / Größe | Nonstandard |
| Gehäuse / Ausführung | Nonstandard |
| Lieferant | Würth Elektronik |
| Beschreibung | FIXED IND 680UH 700MA 1.4 OHM |
| Serie | WE-PD3 |
| Produktstatus | Active |
| Typ / Aufbau | Drum Core, Wirewound |
| Abschirmung | Shielded |
| Eigenresonanzfrequenz | 2.2MHz |
| Induktivitäts-Testfrequenz | 100 kHz |
| Montageart | Surface Mount |
| Höhe - sitzend (max.) | 0.300" (7.62mm) |
