Beschreibung

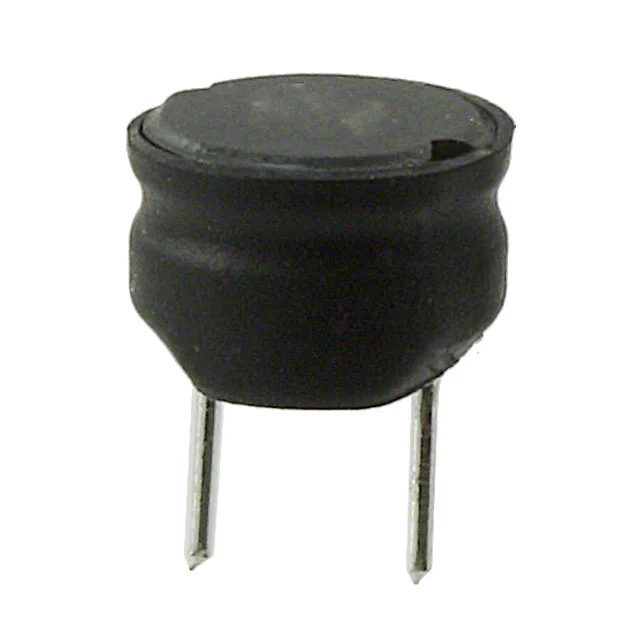

Dies ist die Seite mit technischen Daten und Vergleichen für das elektronische Bauteil 744741222 von Würth Elektronik. Zu den verfügbaren Spezifikationen gehören Induktivität 2.2 mH, Nennstrom 210 mA, Gleichstromwiderstand (DCR) 11Ohm Max, Gehäusegröße Radial, Vertical Cylinder. Sehen Sie das PDF-Datenblatt ein und vergleichen Sie mögliche Cross-Reference-Modelle mit ähnlichen Spezifikationen.
Technische Daten
Parameter-Leitfaden
Verstehen Sie die wichtigsten elektrischen und mechanischen Spezifikationen für 744741222.
744741222 hat eine Induktivität von 2.2 mH. Dieser Wert zeigt, wie viel magnetische Energie das Bauteil speichern kann, und ist einer der ersten Parameter beim Vergleich von Induktivitäten.
744741222 ist für 210 mA ausgelegt. Der Nennstrom hilft zu beurteilen, ob das Bauteil den erwarteten DC- oder RMS-Strom ohne übermäßige Erwärmung oder Sättigungsrisiko führen kann.
744741222 hat einen DC-Widerstand von 11Ohm Max. Ein niedrigerer DCR reduziert meist Leitungsverluste und verbessert die Effizienz in Leistungsschaltungen.
744741222 verwendet ein Gehäuse oder eine Bauform von Radial, Vertical Cylinder. Die Bauform beeinflusst PCB-Footprint, Bauhöhe, thermisches Verhalten und die Kompatibilität mit automatischer Bestückung.
Weitere Datasheet-Pfade erkunden
Gehen Sie von 744741222 weiter zu Hersteller, Serie und breiteren Datasheet-Sammlungen.
Produkteigenschaften
| Induktivität | 2.2 mH |
| Toleranz | ±5% |
| Nennstrom | 210 mA |
| DC-Widerstand (DCR) | 11Ohm Max |
| Sättigungsstrom | 200mA |
| Betriebstemperatur | -40°C ~ 125°C |
| Abmessungen | 0.335" Dia (8.50mm) |
| Gehäuse / Größe | Radial, Vertical Cylinder |
| Gehäuse / Ausführung | Radial, Vertical Cylinder |
| Lieferant | Würth Elektronik |
| Beschreibung | FIXED IND 2.2MH 210MA 11 OHM TH |
| Serie | WE-TI |
| Produktstatus | Active |
| Typ / Aufbau | Drum Core, Wirewound |
| Kernmaterial | Ferrite |
| Abschirmung | Unshielded |
| Eigenresonanzfrequenz | 1.6MHz |
| Induktivitäts-Testfrequenz | 1 kHz |
| Montageart | Through Hole |
| Höhe - sitzend (max.) | 0.236" (6.00mm) |
