Beschreibung

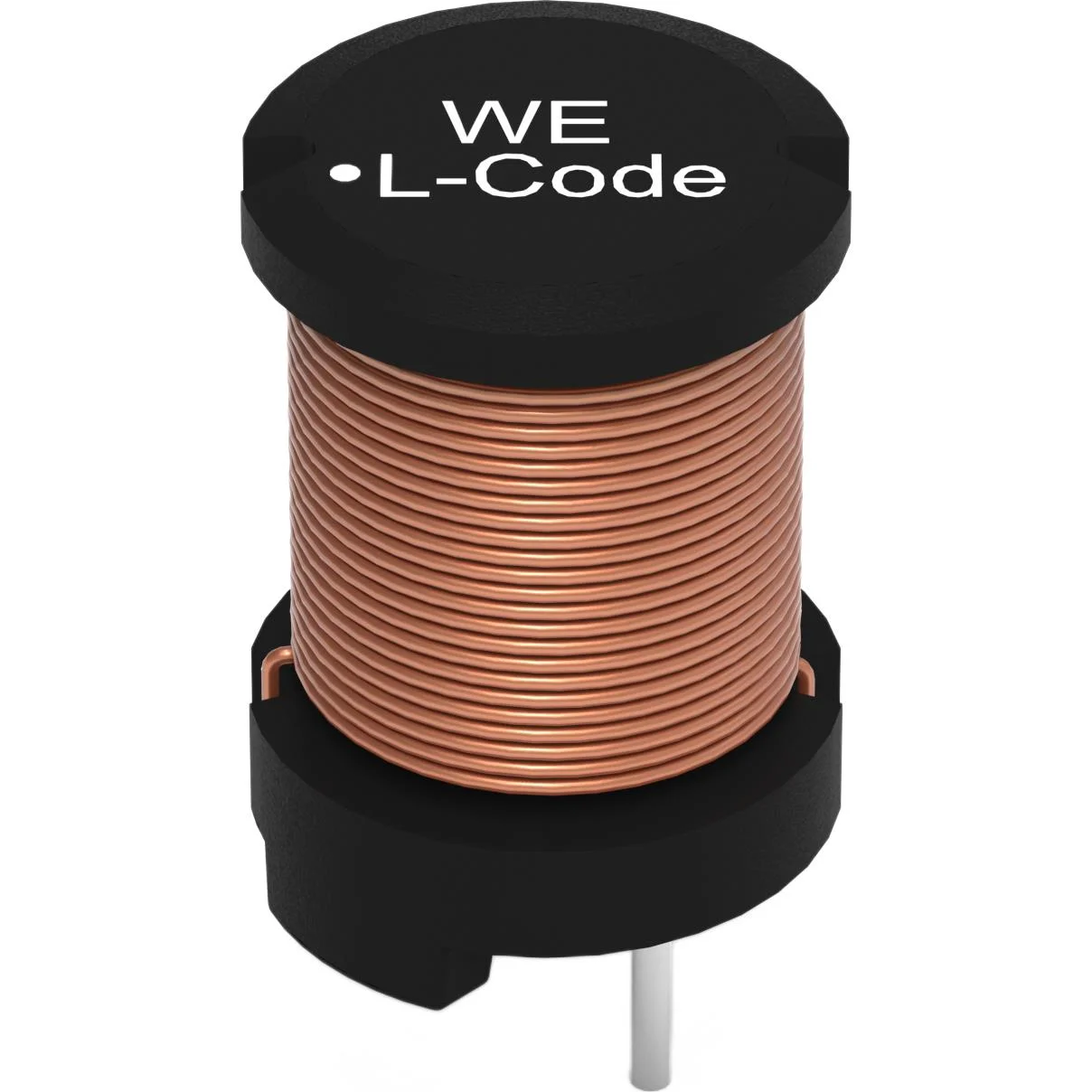

Dies ist die Seite mit technischen Daten und Vergleichen für das elektronische Bauteil 7447480561 von Würth Elektronik. Zu den verfügbaren Spezifikationen gehören Induktivität 560 µH, Nennstrom 1 A, Gleichstromwiderstand (DCR) 650mOhm Max, Gehäusegröße Radial, Vertical Cylinder. Sehen Sie das PDF-Datenblatt ein und vergleichen Sie mögliche Cross-Reference-Modelle mit ähnlichen Spezifikationen.
Technische Daten
Parameter-Leitfaden
Verstehen Sie die wichtigsten elektrischen und mechanischen Spezifikationen für 7447480561.
7447480561 hat eine Induktivität von 560 µH. Dieser Wert zeigt, wie viel magnetische Energie das Bauteil speichern kann, und ist einer der ersten Parameter beim Vergleich von Induktivitäten.
7447480561 ist für 1 A ausgelegt. Der Nennstrom hilft zu beurteilen, ob das Bauteil den erwarteten DC- oder RMS-Strom ohne übermäßige Erwärmung oder Sättigungsrisiko führen kann.
7447480561 hat einen DC-Widerstand von 650mOhm Max. Ein niedrigerer DCR reduziert meist Leitungsverluste und verbessert die Effizienz in Leistungsschaltungen.
7447480561 verwendet ein Gehäuse oder eine Bauform von Radial, Vertical Cylinder. Die Bauform beeinflusst PCB-Footprint, Bauhöhe, thermisches Verhalten und die Kompatibilität mit automatischer Bestückung.
Weitere Datasheet-Pfade erkunden
Gehen Sie von 7447480561 weiter zu Hersteller, Serie und breiteren Datasheet-Sammlungen.
Produkteigenschaften
| Induktivität | 560 µH |
| Toleranz | ±10% |
| Nennstrom | 1 A |
| DC-Widerstand (DCR) | 650mOhm Max |
| Sättigungsstrom | 1.1A |
| Betriebstemperatur | -40°C ~ 125°C |
| Abmessungen | 0.413" Dia (10.50mm) |
| Gehäuse / Größe | Radial, Vertical Cylinder |
| Gehäuse / Ausführung | Radial, Vertical Cylinder |
| Lieferant | Würth Elektronik |
| Beschreibung | FIXED IND 560UH 1A 650 MOHM TH |
| Serie | WE-TI |
| Produktstatus | Active |
| Typ / Aufbau | Wirewound |
| Kernmaterial | Nickel Zinc Ferrite (NiZn) |
| Abschirmung | Unshielded |
| Eigenresonanzfrequenz | 1.6MHz |
| Induktivitäts-Testfrequenz | 100 kHz |
| Montageart | Through Hole |
| Hersteller-Gehäuse | Radial |
| Höhe - sitzend (max.) | 0.571" (14.50mm) |
