Beschreibung

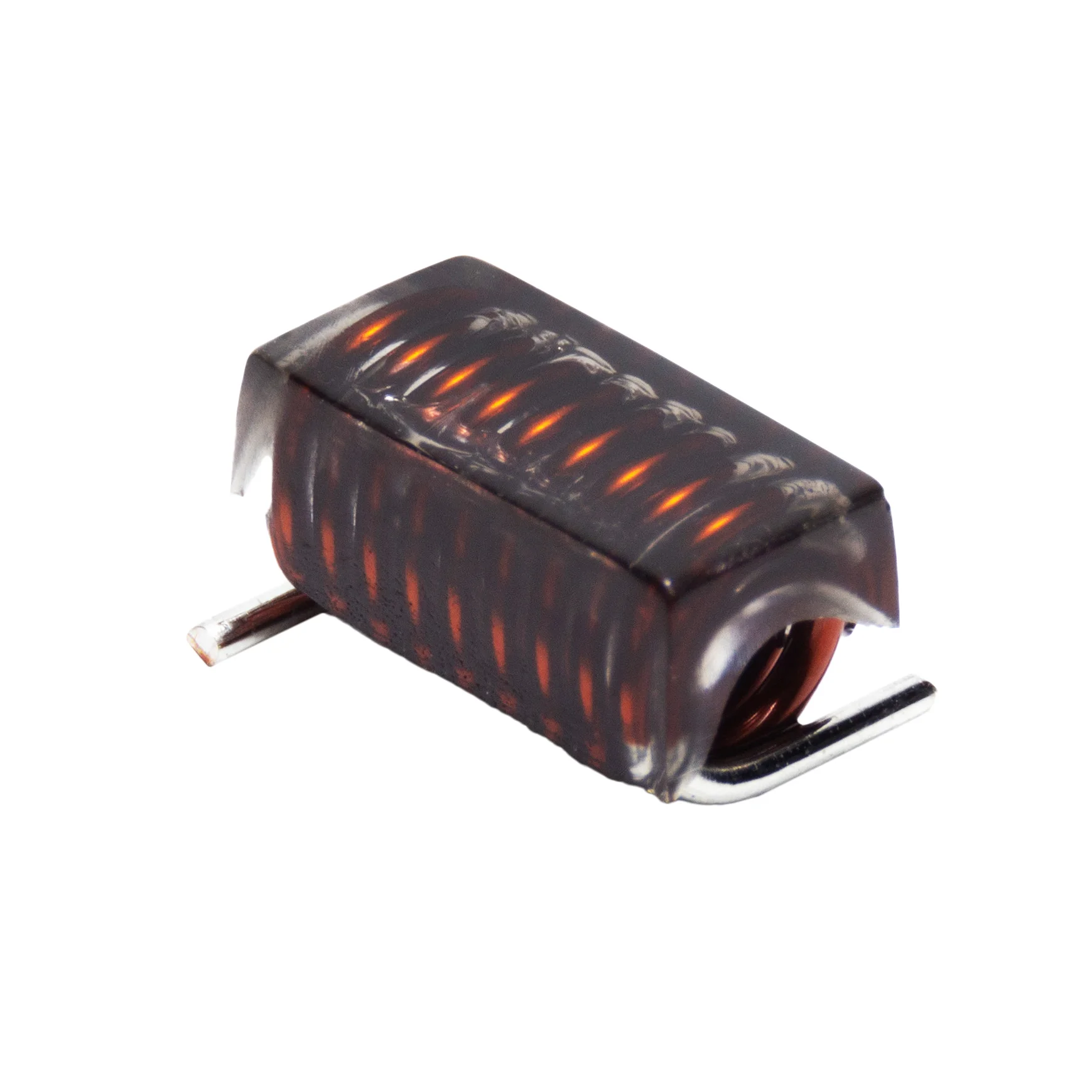

FIXED IND 130NH 3A 20 MOHM SMD
Technische Daten
Parameter-Leitfaden
Verstehen Sie die wichtigsten elektrischen und mechanischen Spezifikationen für AC1060R-R13G.
AC1060R-R13G hat eine Induktivität von 130 nH. Dieser Wert zeigt, wie viel magnetische Energie das Bauteil speichern kann, und ist einer der ersten Parameter beim Vergleich von Induktivitäten.
AC1060R-R13G ist für 3 A ausgelegt. Der Nennstrom hilft zu beurteilen, ob das Bauteil den erwarteten DC- oder RMS-Strom ohne übermäßige Erwärmung oder Sättigungsrisiko führen kann.
AC1060R-R13G hat einen DC-Widerstand von 20mOhm Max. Ein niedrigerer DCR reduziert meist Leitungsverluste und verbessert die Effizienz in Leistungsschaltungen.
AC1060R-R13G verwendet ein Gehäuse oder eine Bauform von Nonstandard. Die Bauform beeinflusst PCB-Footprint, Bauhöhe, thermisches Verhalten und die Kompatibilität mit automatischer Bestückung.
Weitere Datasheet-Pfade erkunden
Gehen Sie von AC1060R-R13G weiter zu Hersteller, Serie und breiteren Datasheet-Sammlungen.
Produkteigenschaften
| Induktivität | 130 nH |
| Toleranz | ±2% |
| Nennstrom | 3 A |
| DC-Widerstand (DCR) | 20mOhm Max |
| Sättigungsstrom | - |
| Betriebstemperatur | -25°C ~ 125°C |
| Abmessungen | 0.415" L x 0.250" W (10.55mm x 6.35mm) |
| Gehäuse / Größe | Nonstandard |
| Gehäuse / Ausführung | Nonstandard |
| Lieferant | Bourns Inc. |
| Beschreibung | FIXED IND 130NH 3A 20 MOHM SMD |
| Serie | AC1060R |
| Produktstatus | Active |
| Typ / Aufbau | Wirewound |
| Kernmaterial | Air |
| Abschirmung | Unshielded |
| Q bei Frequenz | 87 @ 50MHz |
| Eigenresonanzfrequenz | 900MHz |
| Zulassungen / Bewertungen | - |
| Induktivitäts-Testfrequenz | 50 MHz |
| Montageart | Surface Mount |
| Hersteller-Gehäuse | - |
| Höhe - sitzend (max.) | 0.232" (5.90mm) |
| Merkmale | - |
