Beschreibung

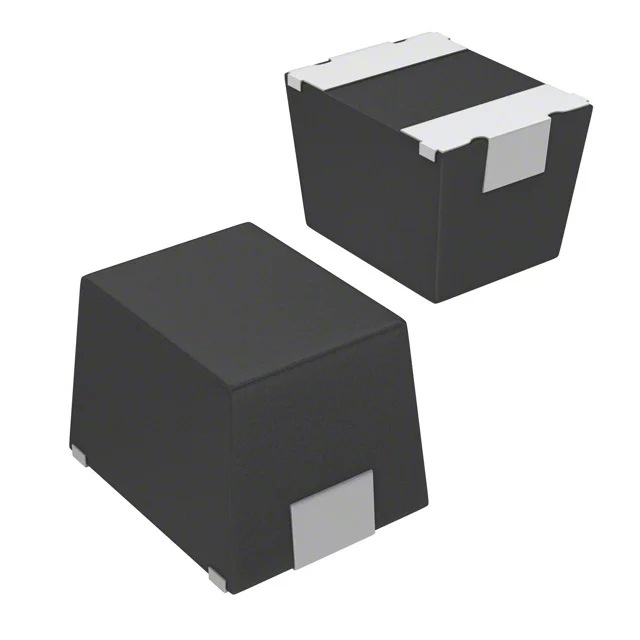

Dies ist die Seite mit technischen Daten und Vergleichen für das elektronische Bauteil ISC1210BNR56K von Vishay Dale. Zu den verfügbaren Spezifikationen gehören Induktivität 560 nH, Nennstrom 455 mA, Gleichstromwiderstand (DCR) 460mOhm Max, Gehäusegröße 1210 (3225 Metric). Sehen Sie das PDF-Datenblatt ein und vergleichen Sie mögliche Cross-Reference-Modelle mit ähnlichen Spezifikationen.
Technische Daten
Parameter-Leitfaden
Verstehen Sie die wichtigsten elektrischen und mechanischen Spezifikationen für ISC1210BNR56K.
ISC1210BNR56K hat eine Induktivität von 560 nH. Dieser Wert zeigt, wie viel magnetische Energie das Bauteil speichern kann, und ist einer der ersten Parameter beim Vergleich von Induktivitäten.
ISC1210BNR56K ist für 455 mA ausgelegt. Der Nennstrom hilft zu beurteilen, ob das Bauteil den erwarteten DC- oder RMS-Strom ohne übermäßige Erwärmung oder Sättigungsrisiko führen kann.
ISC1210BNR56K hat einen DC-Widerstand von 460mOhm Max. Ein niedrigerer DCR reduziert meist Leitungsverluste und verbessert die Effizienz in Leistungsschaltungen.
ISC1210BNR56K verwendet ein Gehäuse oder eine Bauform von 1210 (3225 Metric). Die Bauform beeinflusst PCB-Footprint, Bauhöhe, thermisches Verhalten und die Kompatibilität mit automatischer Bestückung.
Weitere Datasheet-Pfade erkunden
Gehen Sie von ISC1210BNR56K weiter zu Hersteller, Serie und breiteren Datasheet-Sammlungen.
Produkteigenschaften
| Induktivität | 560 nH |
| Toleranz | ±10% |
| Nennstrom | 455 mA |
| DC-Widerstand (DCR) | 460mOhm Max |
| Betriebstemperatur | -55°C ~ 125°C |
| Abmessungen | 0.126" L x 0.098" W (3.20mm x 2.49mm) |
| Gehäuse / Größe | 1210 (3225 Metric) |
| Gehäuse / Ausführung | 1210 (3225 Metric) |
| Lieferant | Vishay Dale |
| Beschreibung | FIXED IND 560NH 455MA 460 MOHM |
| Serie | ISC-1210 |
| Produktstatus | Active |
| Typ / Aufbau | Drum Core, Wirewound |
| Kernmaterial | Iron Powder |
| Abschirmung | Shielded |
| Q bei Frequenz | 40 @ 25.2MHz |
| Eigenresonanzfrequenz | 200MHz |
| Induktivitäts-Testfrequenz | 25.2 MHz |
| Montageart | Surface Mount |
| Hersteller-Gehäuse | 1210 |
| Höhe - sitzend (max.) | 0.095" (2.41mm) |
