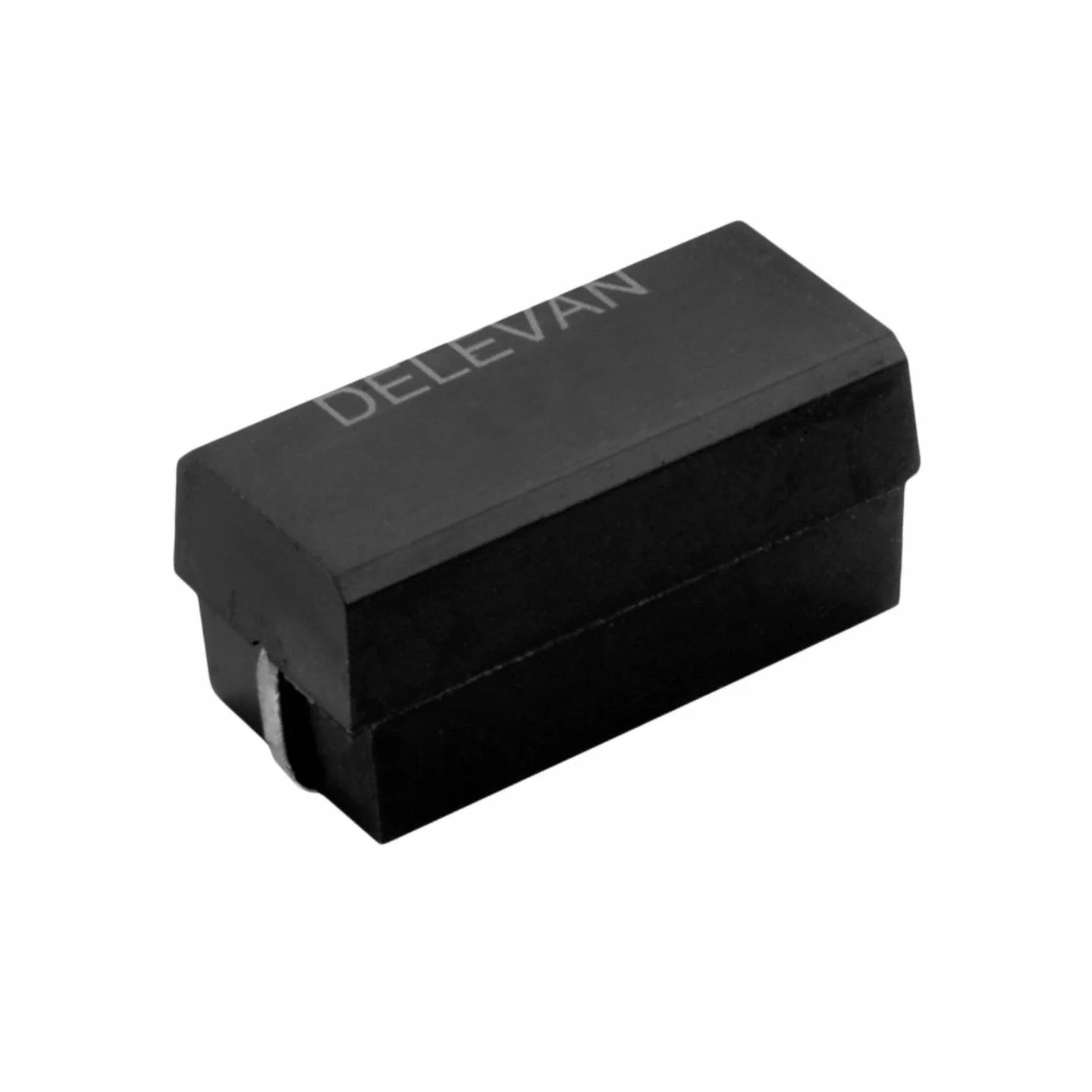

Delevan 製の電子部品 5500R-226K の技術情報と仕様比較ページです。主な仕様はインダクタンス 22 mH、定格電流 230 mA、直流抵抗 (DCR) 18Ohm Max、パッケージサイズ Nonstandardです。PDFデータシートを確認し、仕様が近い代替候補を比較できます。
仕様
インダクタンス
22 mH
定格電流
230 mA
直流抵抗 (DCR)
18Ohm Max
寸法
1.050" L x 0.495" W (26.67mm x 12.57mm)
パラメータガイド
5500R-226K の主要な電気的・機械的仕様を確認できます。
インダクタンス
22 mH
5500R-226K のインダクタンス値は 22 mH です。この値は部品が蓄えられる磁気エネルギーを示し、インダクタ選定時に最初に比較される重要なパラメータです。
定格電流
230 mA
5500R-226K の定格電流は 230 mA です。定格電流は、想定される DC または RMS 電流を過度な発熱や飽和リスクなしに扱えるかを判断するために役立ちます。
直流抵抗 (DCR)
18Ohm Max
5500R-226K の直流抵抗は 18Ohm Max です。DCR が低いほど導通損失を抑えやすく、電源回路の効率改善に有利です。
パッケージ/ケース
Nonstandard
5500R-226K のパッケージまたはケースは Nonstandard です。パッケージサイズは PCB フットプリント、高さ制限、熱特性、自動実装との互換性に影響します。
製品属性
| インダクタンス | 22 mH |
| 許容差 | ±10% |
| 定格電流 | 230 mA |
| 直流抵抗 (DCR) | 18Ohm Max |
| 飽和電流 | 120mA |
| 動作温度 | -55°C ~ 130°C |
| 寸法 | 1.050" L x 0.495" W (26.67mm x 12.57mm) |
| サイズ | Nonstandard |
| パッケージ/ケース | Nonstandard |
| サプライヤー | Delevan |
| 説明 | FIXED IND 22MH 230MA 18 OHM SMD |
| シリーズ | 5500R |
| 製品ステータス | Active |
| コア材質 | Ferrite |
| シールド | Unshielded |
| インダクタンス測定周波数 | 1 kHz |
| 実装タイプ | Surface Mount |
| 高さ - 実装時 (最大) | 0.520" (13.21mm) |
