説明

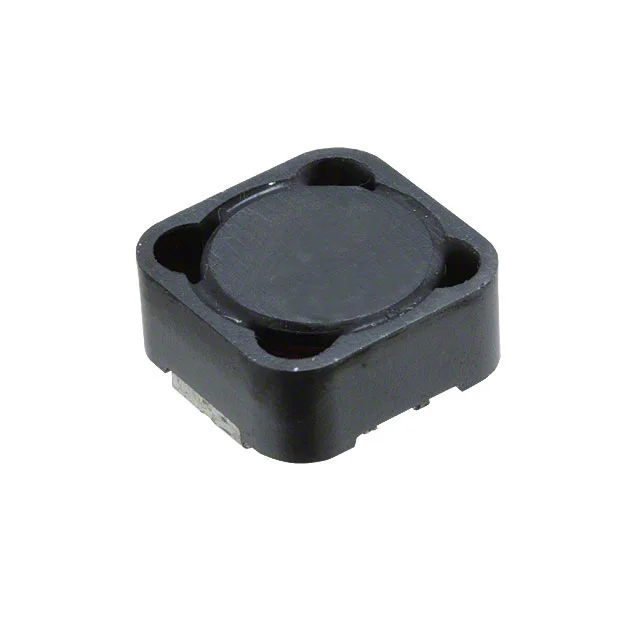

Pulse Electronics 製の電子部品 P1170.142NLT の技術情報と仕様比較ページです。主な仕様はインダクタンス 1.4 µH、定格電流 11 A、直流抵抗 (DCR) 4.2mOhm Max、パッケージサイズ Nonstandardです。PDFデータシートを確認し、仕様が近い代替候補を比較できます。
仕様
インダクタンス
1.4 µH
定格電流
11 A
直流抵抗 (DCR)
4.2mOhm Max
寸法
0.482" L x 0.482" W (12.24mm x 12.24mm)
パラメータガイド
P1170.142NLT の主要な電気的・機械的仕様を確認できます。
インダクタンス
1.4 µH
P1170.142NLT のインダクタンス値は 1.4 µH です。この値は部品が蓄えられる磁気エネルギーを示し、インダクタ選定時に最初に比較される重要なパラメータです。
定格電流
11 A
P1170.142NLT の定格電流は 11 A です。定格電流は、想定される DC または RMS 電流を過度な発熱や飽和リスクなしに扱えるかを判断するために役立ちます。
直流抵抗 (DCR)
4.2mOhm Max
P1170.142NLT の直流抵抗は 4.2mOhm Max です。DCR が低いほど導通損失を抑えやすく、電源回路の効率改善に有利です。
パッケージ/ケース
Nonstandard
P1170.142NLT のパッケージまたはケースは Nonstandard です。パッケージサイズは PCB フットプリント、高さ制限、熱特性、自動実装との互換性に影響します。
製品属性
| インダクタンス | 1.4 µH |
| 許容差 | ±30% |
| 定格電流 | 11 A |
| 直流抵抗 (DCR) | 4.2mOhm Max |
| 飽和電流 | 13A |
| 動作温度 | -40°C ~ 130°C |
| 寸法 | 0.482" L x 0.482" W (12.24mm x 12.24mm) |
| サイズ | Nonstandard |
| パッケージ/ケース | Nonstandard |
| サプライヤー | Pulse Electronics |
| 説明 | FIXED IND 1.4UH 11A 4.2 MOHM SMD |
| シリーズ | P1170NL |
| 製品ステータス | Active |
| タイプ / 構造 | Wirewound |
| シールド | Shielded |
| 自己共振周波数 | 40MHz |
| インダクタンス測定周波数 | 100 kHz |
| 実装タイプ | Surface Mount |
| 高さ - 実装時 (最大) | 0.236" (6.00mm) |
