説明

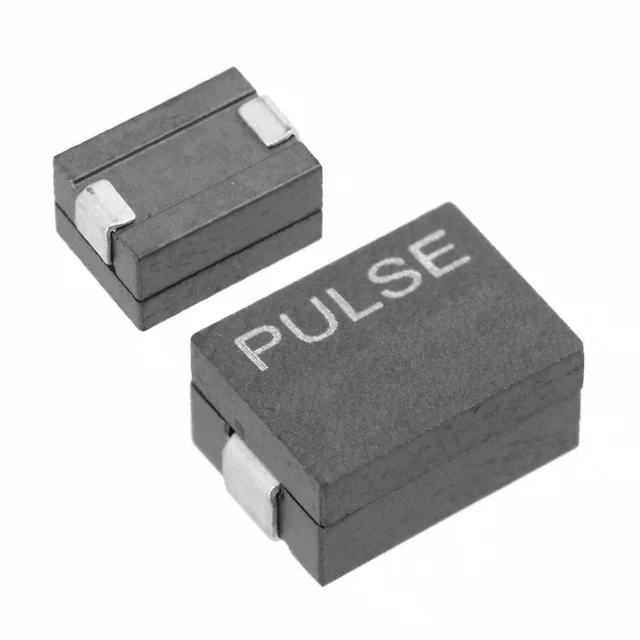

Pulse Electronics 製の電子部品 PA0511.101NLT の技術情報と仕様比較ページです。主な仕様はインダクタンス 120 nH、定格電流 31 A、直流抵抗 (DCR) 0.39mOhm、パッケージサイズ Nonstandardです。PDFデータシートを確認し、仕様が近い代替候補を比較できます。
仕様
インダクタンス
120 nH
定格電流
31 A
直流抵抗 (DCR)
0.39mOhm
寸法
0.402" L x 0.276" W (10.20mm x 7.00mm)
パラメータガイド
PA0511.101NLT の主要な電気的・機械的仕様を確認できます。
インダクタンス
120 nH
PA0511.101NLT のインダクタンス値は 120 nH です。この値は部品が蓄えられる磁気エネルギーを示し、インダクタ選定時に最初に比較される重要なパラメータです。
定格電流
31 A
PA0511.101NLT の定格電流は 31 A です。定格電流は、想定される DC または RMS 電流を過度な発熱や飽和リスクなしに扱えるかを判断するために役立ちます。
直流抵抗 (DCR)
0.39mOhm
PA0511.101NLT の直流抵抗は 0.39mOhm です。DCR が低いほど導通損失を抑えやすく、電源回路の効率改善に有利です。
パッケージ/ケース
Nonstandard
PA0511.101NLT のパッケージまたはケースは Nonstandard です。パッケージサイズは PCB フットプリント、高さ制限、熱特性、自動実装との互換性に影響します。
製品属性
| インダクタンス | 120 nH |
| 許容差 | ±20% |
| 定格電流 | 31 A |
| 直流抵抗 (DCR) | 0.39mOhm |
| 飽和電流 | 52A |
| 動作温度 | -40°C ~ 130°C |
| 寸法 | 0.402" L x 0.276" W (10.20mm x 7.00mm) |
| サイズ | Nonstandard |
| パッケージ/ケース | Nonstandard |
| サプライヤー | Pulse Electronics |
| 説明 | FIXED IND 120NH 31A 0.39 MOHM |
| シリーズ | PA0511NL |
| 製品ステータス | Active |
| シールド | Shielded |
| 実装タイプ | Surface Mount |
| 高さ - 実装時 (最大) | 0.195" (4.96mm) |
