説明

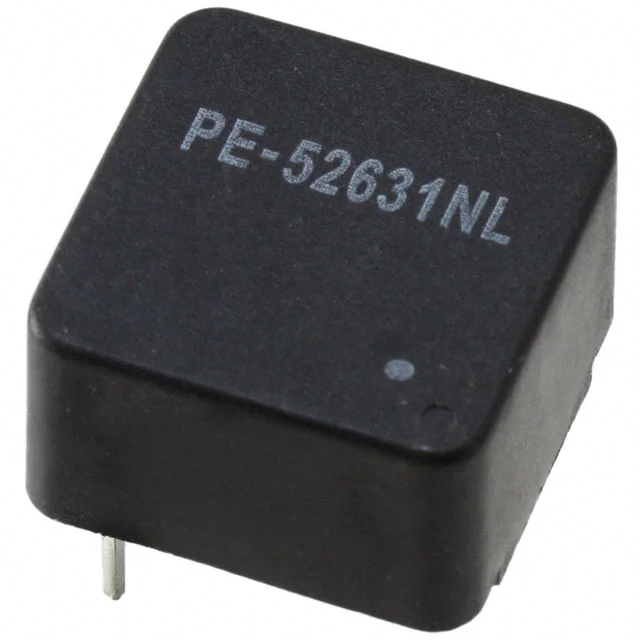

Pulse Electronics 製の電子部品 PE-52631NL の技術情報と仕様比較ページです。主な仕様はインダクタンス 1 mH、定格電流 500 mA、直流抵抗 (DCR) 2.6Ohm Max、パッケージサイズ Radial, Horizontal - Corner Terminalsです。PDFデータシートを確認し、仕様が近い代替候補を比較できます。
仕様
インダクタンス
1 mH
定格電流
500 mA
直流抵抗 (DCR)
2.6Ohm Max
寸法
0.710" L x 0.710" W (18.03mm x 18.03mm)
パラメータガイド
PE-52631NL の主要な電気的・機械的仕様を確認できます。
インダクタンス
1 mH
PE-52631NL のインダクタンス値は 1 mH です。この値は部品が蓄えられる磁気エネルギーを示し、インダクタ選定時に最初に比較される重要なパラメータです。
定格電流
500 mA
PE-52631NL の定格電流は 500 mA です。定格電流は、想定される DC または RMS 電流を過度な発熱や飽和リスクなしに扱えるかを判断するために役立ちます。
直流抵抗 (DCR)
2.6Ohm Max
PE-52631NL の直流抵抗は 2.6Ohm Max です。DCR が低いほど導通損失を抑えやすく、電源回路の効率改善に有利です。
パッケージ/ケース
Radial, Horizontal - Corner Terminals
PE-52631NL のパッケージまたはケースは Radial, Horizontal - Corner Terminals です。パッケージサイズは PCB フットプリント、高さ制限、熱特性、自動実装との互換性に影響します。
製品属性
| インダクタンス | 1 mH |
| 許容差 | ±20% |
| 定格電流 | 500 mA |
| 直流抵抗 (DCR) | 2.6Ohm Max |
| 動作温度 | -40°C ~ 130°C |
| 寸法 | 0.710" L x 0.710" W (18.03mm x 18.03mm) |
| サイズ | Radial, Horizontal - Corner Terminals |
| パッケージ/ケース | Radial, Horizontal - Corner Terminals |
| サプライヤー | Pulse Electronics |
| 説明 | FIXED IND 1MH 500MA 2.6 OHM TH |
| 製品ステータス | Active |
| タイプ / 構造 | Toroidal |
| シールド | Unshielded |
| インダクタンス測定周波数 | 20 kHz |
| 実装タイプ | Through Hole |
| 高さ - 実装時 (最大) | 0.460" (11.68mm) |
