説明

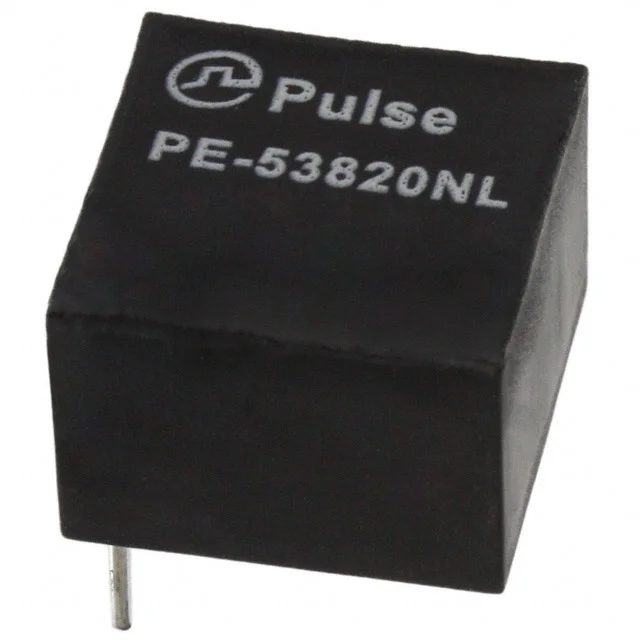

Pulse Electronics 製の電子部品 PE-53820NL の技術情報と仕様比較ページです。主な仕様はインダクタンス 115 µH、定格電流 670 mA、直流抵抗 (DCR) 400mOhm、パッケージサイズ Radial, Vertical - Corner Terminalsです。PDFデータシートを確認し、仕様が近い代替候補を比較できます。
仕様
インダクタンス
115 µH
定格電流
670 mA
直流抵抗 (DCR)
400mOhm
寸法
0.495" L x 0.495" W (12.57mm x 12.57mm)
パラメータガイド
PE-53820NL の主要な電気的・機械的仕様を確認できます。
インダクタンス
115 µH
PE-53820NL のインダクタンス値は 115 µH です。この値は部品が蓄えられる磁気エネルギーを示し、インダクタ選定時に最初に比較される重要なパラメータです。
定格電流
670 mA
PE-53820NL の定格電流は 670 mA です。定格電流は、想定される DC または RMS 電流を過度な発熱や飽和リスクなしに扱えるかを判断するために役立ちます。
直流抵抗 (DCR)
400mOhm
PE-53820NL の直流抵抗は 400mOhm です。DCR が低いほど導通損失を抑えやすく、電源回路の効率改善に有利です。
パッケージ/ケース
Radial, Vertical - Corner Terminals
PE-53820NL のパッケージまたはケースは Radial, Vertical - Corner Terminals です。パッケージサイズは PCB フットプリント、高さ制限、熱特性、自動実装との互換性に影響します。
製品属性
| インダクタンス | 115 µH |
| 許容差 | ±20% |
| 定格電流 | 670 mA |
| 直流抵抗 (DCR) | 400mOhm |
| 動作温度 | -40°C ~ 130°C |
| 寸法 | 0.495" L x 0.495" W (12.57mm x 12.57mm) |
| サイズ | Radial, Vertical - Corner Terminals |
| パッケージ/ケース | Radial, Vertical - Corner Terminals |
| サプライヤー | Pulse Electronics |
| 説明 | FIXED IND 115UH 670MA 400 MOHM |
| 製品ステータス | Active |
| タイプ / 構造 | Toroidal |
| シールド | Shielded |
| 実装タイプ | Through Hole |
| 高さ - 実装時 (最大) | 0.375" (9.52mm) |
