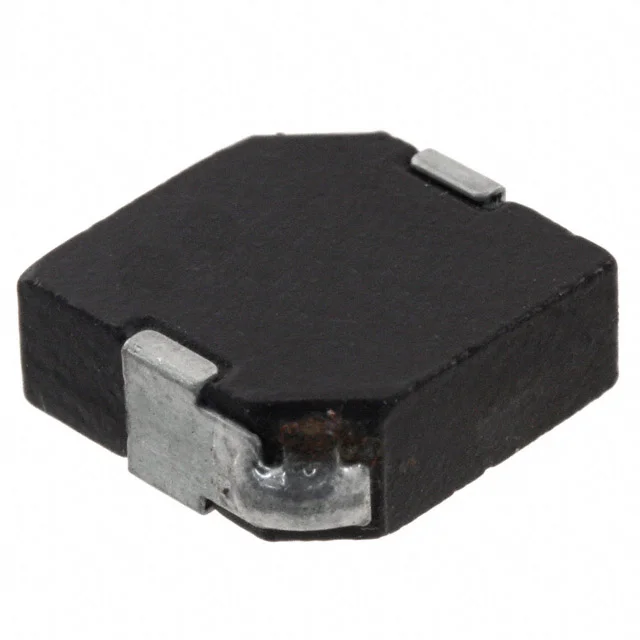

FIXED IND 4.7UH 12A 15 MOHM SMD
PM12651S-4R7M-RC の主要な電気的・機械的仕様を確認できます。
PM12651S-4R7M-RC のインダクタンス値は 4.7 µH です。この値は部品が蓄えられる磁気エネルギーを示し、インダクタ選定時に最初に比較される重要なパラメータです。
PM12651S-4R7M-RC の定格電流は 12 A です。定格電流は、想定される DC または RMS 電流を過度な発熱や飽和リスクなしに扱えるかを判断するために役立ちます。
PM12651S-4R7M-RC の直流抵抗は 15mOhm Max です。DCR が低いほど導通損失を抑えやすく、電源回路の効率改善に有利です。
PM12651S-4R7M-RC のパッケージまたはケースは Nonstandard です。パッケージサイズは PCB フットプリント、高さ制限、熱特性、自動実装との互換性に影響します。
元のPDFが見つかりませんか？Magdirは、仕様が一致する以下の互換性のある代替製品を推奨しています。
| インダクタンス | 4.7 µH |
| 許容差 | ±20% |
| 定格電流 | 12 A |
| 直流抵抗 (DCR) | 15mOhm Max |
| 飽和電流 | 27A |
| 動作温度 | -55°C ~ 150°C |
| 寸法 | 0.547" L x 0.531" W (13.90mm x 13.50mm) |
| サイズ | Nonstandard |
| パッケージ/ケース | Nonstandard |
| サプライヤー | Bourns Inc. |
| 説明 | FIXED IND 4.7UH 12A 15 MOHM SMD |
| シリーズ | PM12651S |
| 製品ステータス | Last Time Buy |
| タイプ / 構造 | Drum Core, Wirewound |
| コア材質 | Iron |
| シールド | Shielded |
| Q値 @ 周波数 | - |
| 自己共振周波数 | - |
| 定格 / 認証 | - |
| インダクタンス測定周波数 | 100 kHz |
| 実装タイプ | Surface Mount |
| サプライヤーデバイスパッケージ | - |
| 高さ - 実装時 (最大) | 0.232" (5.90mm) |
| 特徴 | - |
